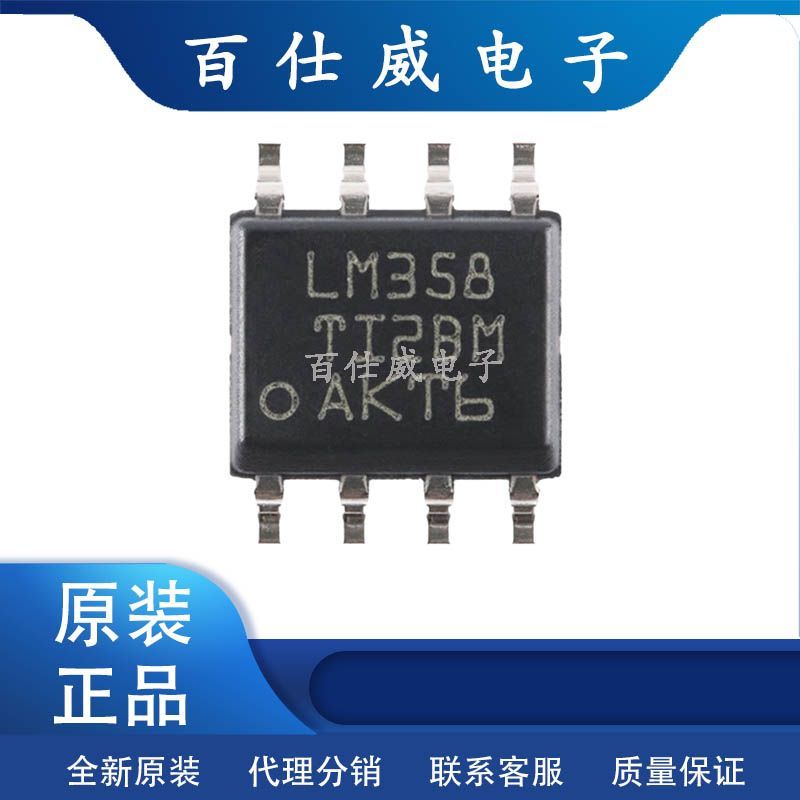

LM358DR LM358 全新原装贴片SOP8 双通道运算放大器芯片IC

LM358DR是一款广泛应用于电子设计与工业控制领域的双通道运算放大器芯片，采用标准的SOP8贴片封装，由德州仪器等主流半导体厂商生产。该芯片内部集成两个独立的高增益运算放大器，工作电压范围宽达3V至32V（或±1.5V至±16V双电源供电），静态电流极低，典型值约为0.5mA，非常适合电池供电的便携式设备。LM358DR的输入共模范围包括地电位，允许在单电源供电下直接处理接近零电平的信号，这一特性使其在传感器信号调理、电流检测、直流偏置放大等场景中具有显著优势。

从电性能参数来看，LM358DR的电压增益典型值为100dB，单位增益带宽约为1.2MHz，压摆率为0.5V/µs，足以应对音频放大、PWM信号缓冲、有源滤波器等常规模拟信号处理任务。其输出级采用推挽结构，能够驱动较大的容性负载，同时内置短路保护和热关断功能，提高了系统可靠性。该芯片的工作温度范围通常为0°C至70°C（商用级），部分版本可扩展至-40°C至85°C（工业级），满足不同环境下的应用需求。

在实际电路设计中，LM358DR常被用作比较器、振荡器、电平转换器或仪表放大器的核心单元。其双通道结构允许在单颗芯片内同时完成两路独立信号的放大或比较，有效减少PCB面积和物料成本。例如，在电机控制回路中，可分别用两个运算放大器实现电流采样放大和过流保护比较；在电源管理模块中，可构造成电压跟随器与误差放大器，配合外部阻容网络形成稳定的线性稳压或开关电源反馈环路。由于输入偏置电流低（典型值50nA），LM358DR也能直接连接高阻抗传感器，如光敏二极管、压电陶瓷或pH电极。

与早期通用运算放大器相比，LM358DR在ESD防护等级上有所提升，人体模型（HBM）通常可承受2kV以上静电放电，在自动化生产线上不易因静电损伤而失效。其SOP8封装尺寸仅为5mm×4mm，引脚间距1.27mm，兼容主流贴片机工艺，非常适合大规模SMT组装。需要注意的是，该芯片并非轨到轨输出，其输出摆幅受限于电源电压，通常最高比正电源低1.5V，最低比负电源高约0.2V，因此在大动态范围应用中需额外注意摆幅限制。

基于上述特性，LM358DR已成为工业传感器接口、汽车电子控制单元、消费类家电以及教学实验平台中的常用器件。市场供应方面，原装正品LM358DR表面印字清晰，引脚光亮无氧化，批次号可通过芯片底部激光码追溯。采购时建议选择信誉良好的代理商或授权分销渠道，以避免因仿冒品导致电路参数漂移或早期失效。对于需要双电源供电且要求低噪声的精密应用，可考虑搭配去耦电容和隔离地线布局；而对于对成本敏感的批量产品，LM358DR凭借成熟的工艺和高产能，仍具有很强的性价比优势。

总之，LM358DR作为一款经典的双运放芯片，在性能、封装和价格之间取得了良好的平衡。无论是初学者搭建基础放大电路，还是工程师设计复杂测控系统，它都能提供稳定可靠的信号处理能力。掌握其引脚定义（1脚输出A、2脚反相输入A、3脚同相输入A、4脚负电源、5脚同相输入B、6脚反相输入B、7脚输出B、8脚正电源）和工作条件，即可快速完成原理图设计。结合具体的负载阻抗和增益带宽积要求，适当调整外部电阻电容参数，就能发挥出该芯片的最大效能。
