CSTLS8M00G53-B0 4M 6M 8M 10M 16M 20MHZ DIP-3 直插陶瓷晶振3脚

在电子元器件领域，晶振作为电路系统的“心脏节拍器”，其稳定性与兼容性直接决定了设备的运行效率。今天为大家介绍的CSTLS8M00G53B04系列直插陶瓷晶振，凭借其独特的3脚DIP封装设计与多频率覆盖能力，成为众多工程师在方案选型时的可靠选择。该系列产品涵盖8MHz、6M、8M、10M、16M、20MHz等常用频点，尤其适合对成本与性能均有要求的消费类电子及工业控制场景。

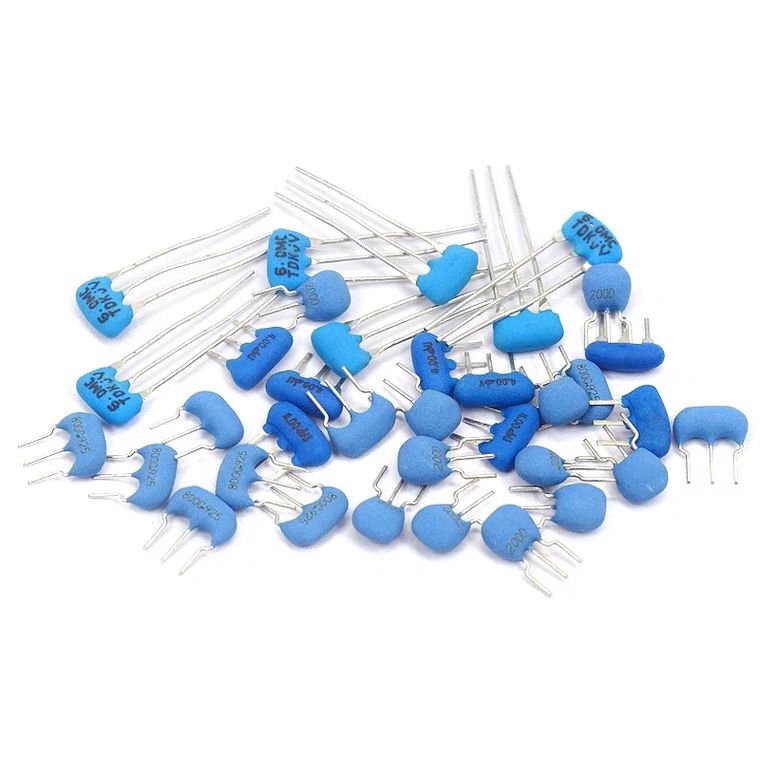

从外观与结构来看，这款陶瓷晶振采用标准的DIP3直插封装，即三引脚设计，与传统两脚晶振相比，多出的第三脚通常用于内部电容的公共端或屏蔽接地，有助于简化外围电路布局。陶瓷基座与金属引脚的结合，保证了良好的机械强度与焊接可靠性，可适应波峰焊与手工焊两种工艺。其引脚间距符合2.54mm标准，可直接插入面包板或PCB通孔，极大便利了开发阶段的快速验证与批量生产时的自动化插件。

在性能参数方面，CSTLS系列内置负载电容，这意味着用户无需在外部额外添加两颗匹配电容，从而节省PCB面积并降低BOM成本。以CSTLS8M00G53B04为例，其标称频率为8.000MHz，频率公差控制在±0.5%以内，温度稳定性经过优化，在-20℃至+70℃的工作温度范围内可保持精准起振。对于M6M、M10M、M16M、M20M等不同频点版本，均保持了相同的低功耗特性与快速启动时间，典型启动时间小于10ms，适配单片机、电源管理IC、射频模块等对时序敏感的负载。

该系列晶振的另一大优势是抗干扰能力。由于采用陶瓷谐振体而非石英晶体，其谐振阻抗更低，且内部集成的电容结构有效抑制了高频噪声耦合。在实际应用中，它常被用作微控制器的时钟源，例如8MHz版本即可直接驱动AVR、STM32等主流MCU的内部PLL，实现倍频至更高主频。同时，16MHz与20MHz版本则多用于USB设备、以太网控制器或高速串行通信接口，保证数据传输的时序精度。

从市场应用场景来看，这款直插陶瓷晶振广泛用于遥控器、电动玩具、小家电控制板、LED照明驱动、安防报警器以及简易仪器仪表中。由于其为无源器件，无需外接电源，且老化率低，在长期通电的电源类产品中表现稳定。对比石英晶振，陶瓷晶振的成本优势明显，尤其适合大批量、对频率精度要求不是极端苛刻的民用产品。

在采购与替代方面，CSTLS8M00G53B04M6M8M10M16M20MHZDIP3型号中的“B04”表示内部电容匹配值约4pF，用户可根据主芯片的数据手册选择合适容值版本。需要注意的是，不同频点对应的引脚特性完全一致，因此同一PCB设计可通过更换谐振器本体实现多种速率的产品变体，这为库存管理提供了极大的灵活性。此外，该系列符合RoHS标准，无铅引脚工艺满足出口欧盟等地区的环保法规要求。

总体而言，这款3脚直插陶瓷晶振以简单可靠的封装、宽频率覆盖范围及内部集成电容的设计，完美平衡了性能与成本。无论是初学者DIY电子制作，还是专业工程师进行产品迭代，都能从中获得便捷的时钟解决方案。如果您正在寻找一颗易于焊接、启动迅速、且供货稳定的频率元件，不妨将CSTLS系列纳入考量，它会在您的电路中稳定跳动，确保每一毫秒的逻辑运算精确无误。
