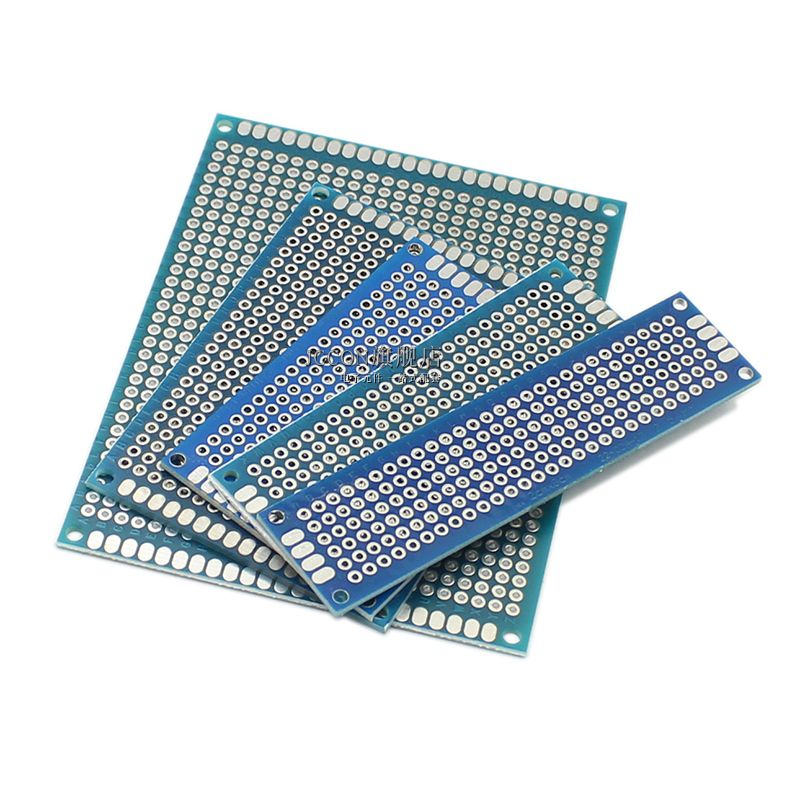

单面双面喷锡板万用板万能板PCB电路板洞洞板2.54MM线路板 实验板

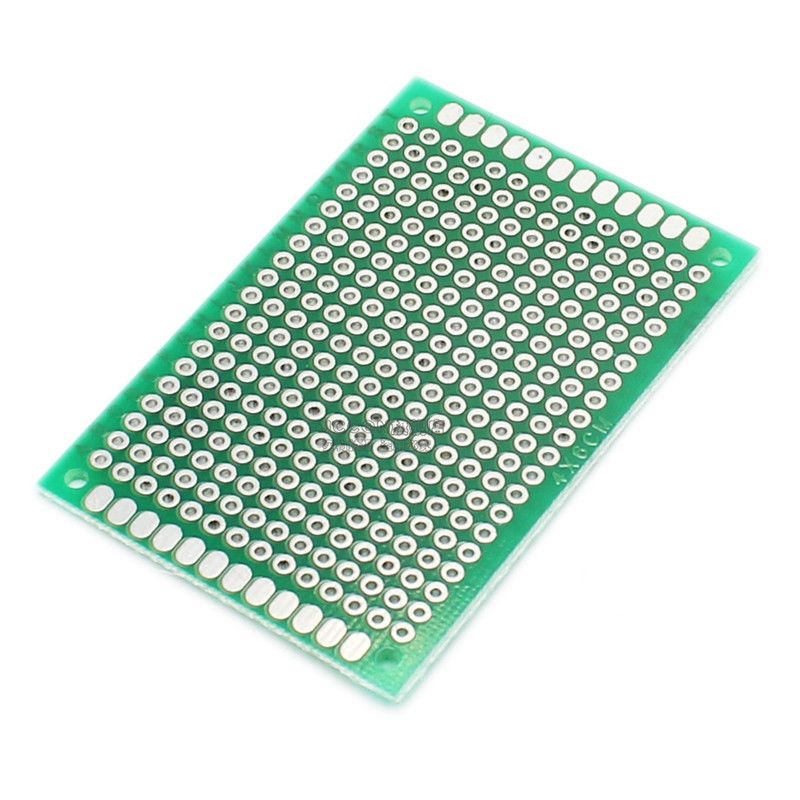

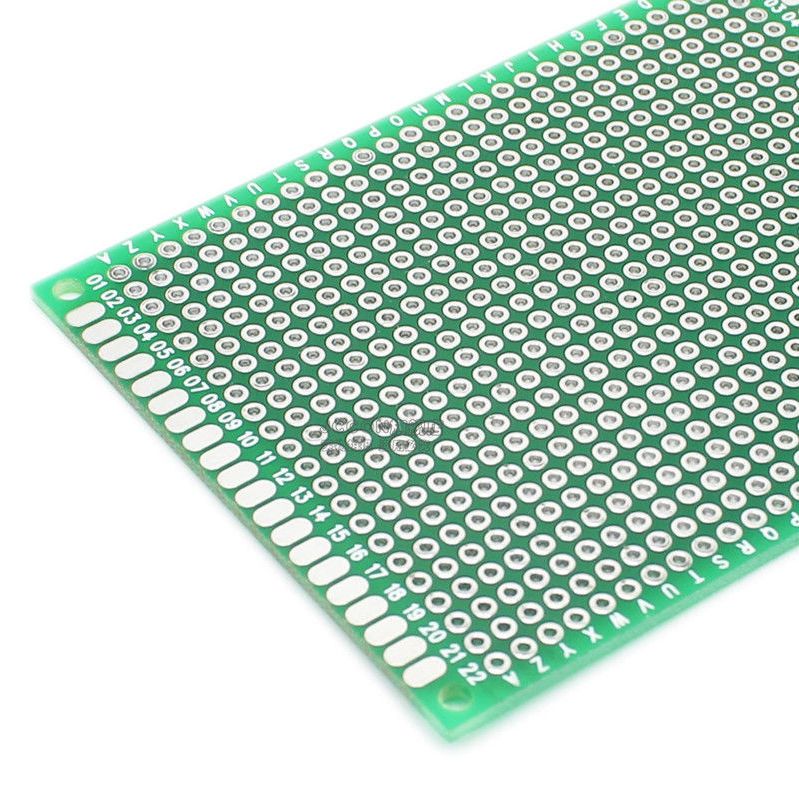

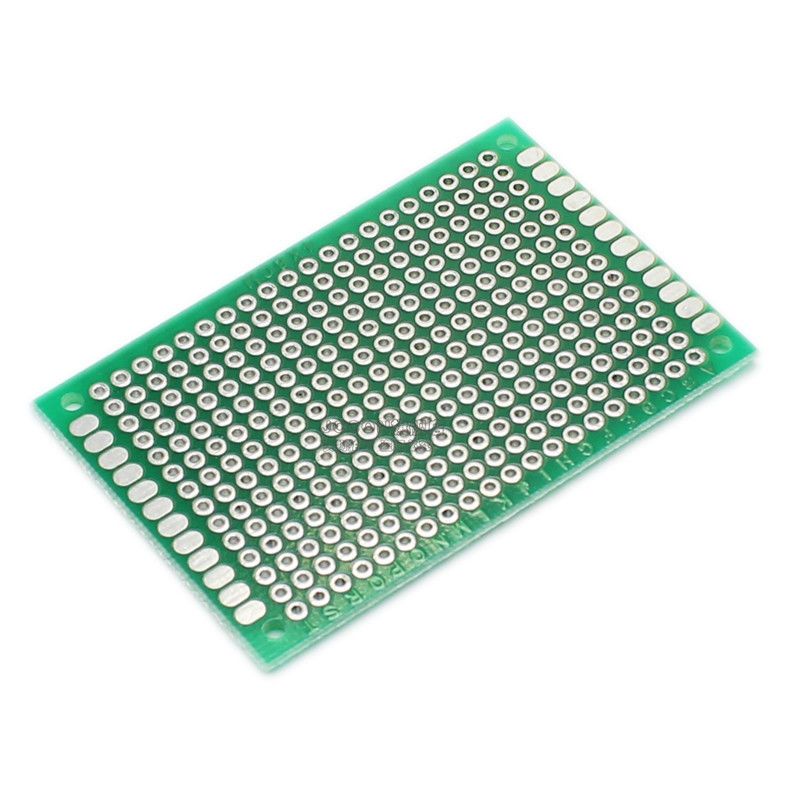

单面双面喷锡板万用板，又称万能板、PCB电路板、洞洞板或实验板，是电子爱好者、工程师以及学生在进行电路设计与测试时不可或缺的基础材料。这类板材以2.54毫米标准孔距为核心设计，能够完美兼容绝大多数直插式元器件，如电阻、电容、二极管、三极管以及各类集成电路引脚，为快速搭建原型电路提供了极大的便利。喷锡工艺的应用，使焊盘表面覆盖一层均匀的锡合金，显著提升了可焊性，减少了焊点虚焊的风险，同时增强了抗氧化能力，确保长期使用中的电气连接可靠性。

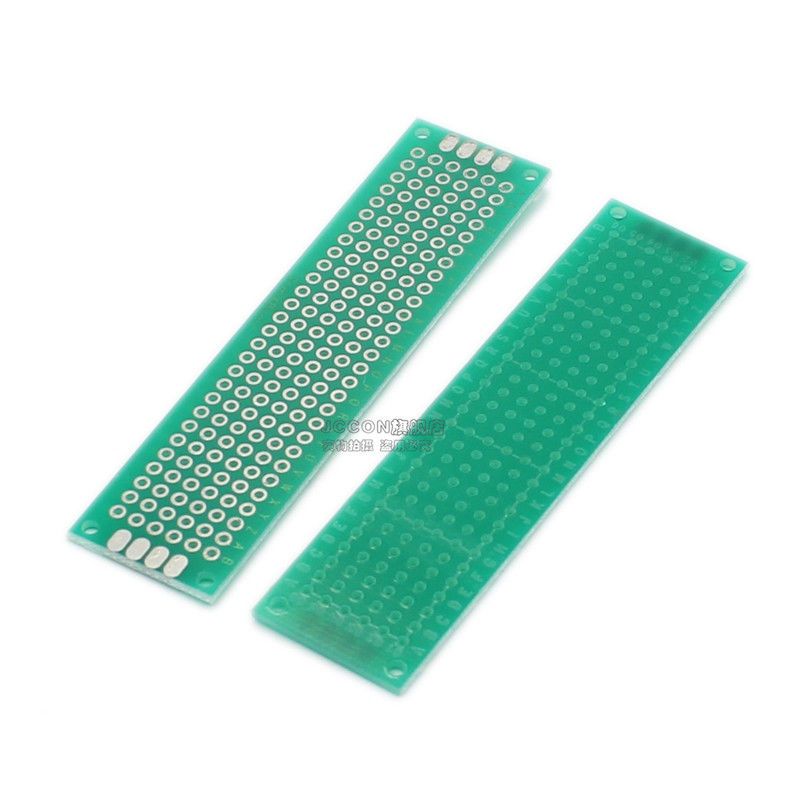

这款万用板提供单面和双面两种选择，满足不同复杂度电路的需求。单面喷锡板适用于较为简单的电路实验，成本更低，操作直观，适合初学者熟悉电路布局与焊接技巧。双面喷锡板则通过上下两层导电铜箔和金属化过孔，实现了更灵活的走线设计，允许元器件在两面交错布置，大幅提高了布线密度，减少了跳线数量，从而降低了高频干扰和信号衰减，适合中等复杂度的电子项目，如单片机最小系统、传感器驱动模块或电源转换电路。双面板的过孔经过特殊处理，导电性能优异，能承受多次焊接拆卸，便于反复调试。

在具体应用场景中，这款喷锡万用板常被用于实验器材、测试器材和开发工具的开发阶段。例如，在制作一个基于STM32或Arduino的控制板时，工程师可以先用洞洞板手工焊接验证电路原理，再设计正式PCB，这样既节省了开模时间，又降低了研发成本。对于测试器材，如信号发生器、逻辑分析仪探头或电流检测模块，喷锡板的平整表面和规则焊盘有利于安装精密元件，配合排针或接线端子，能快速连接测试仪器，输出稳定信号。开发工具方面，无论是制作编程器、下载线还是调试接口转换板，这类板材都能提供坚实可靠的物理支撑，其2.54毫米间距与国际标准排针完全匹配，可直接插接在面包板或开发板上，实现无缝扩展。

喷锡工艺带来的另一大优势是表面光泽度高、焊点成型美观，焊接时助焊剂流动顺畅，不容易产生连桥或毛刺，尤其适合使用松香芯焊锡丝进行手工操作。板材基材通常选用高Tg玻璃纤维，耐热性能好，即使在烙铁温度达到350摄氏度时也不会变形或分层，保证了焊接过程的稳定性。同时，孔壁铜层厚度均匀，经过多次拆焊后仍保持导通，延长了实验板的循环使用寿命。对于需要频繁修改电路的研发人员而言，这种可反复利用的特性显著提升了工作效率。

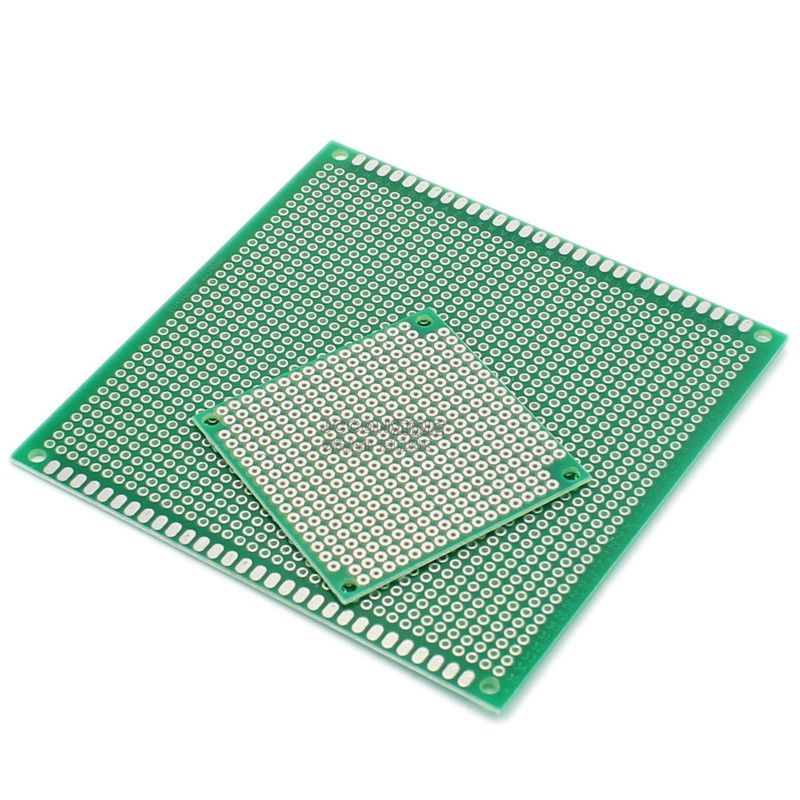

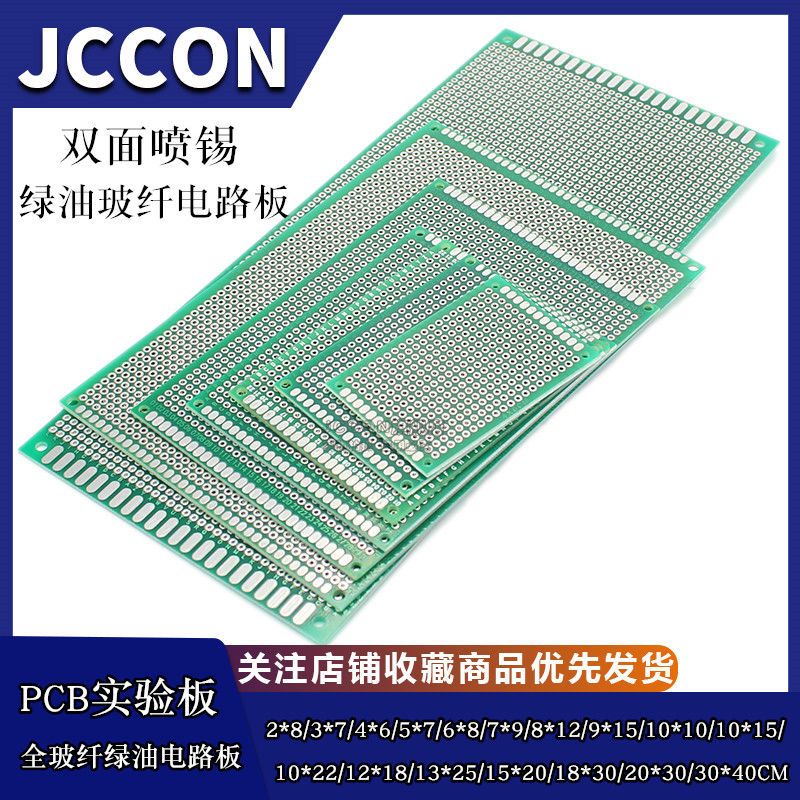

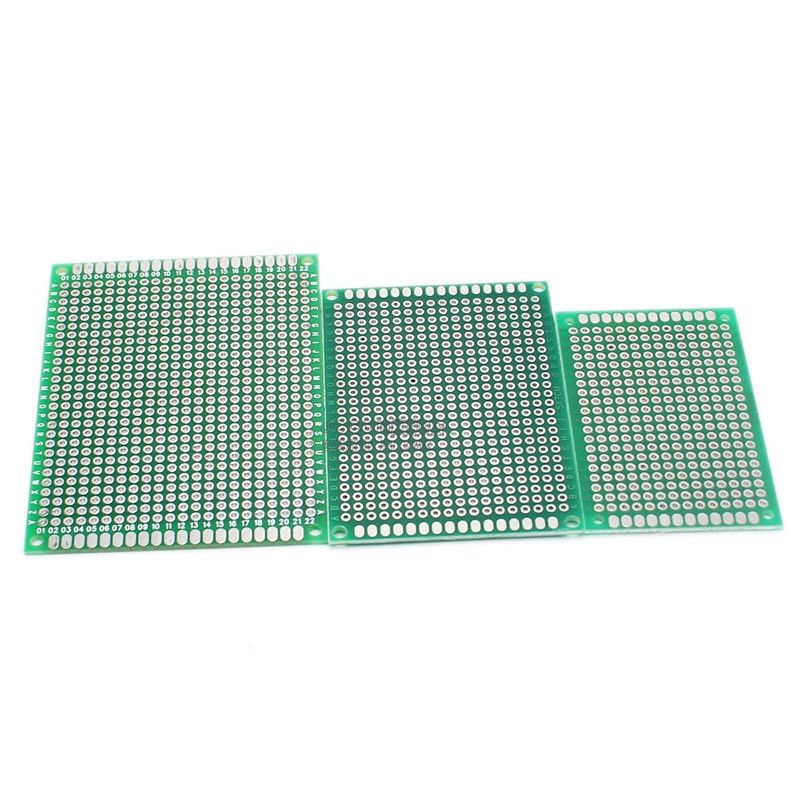

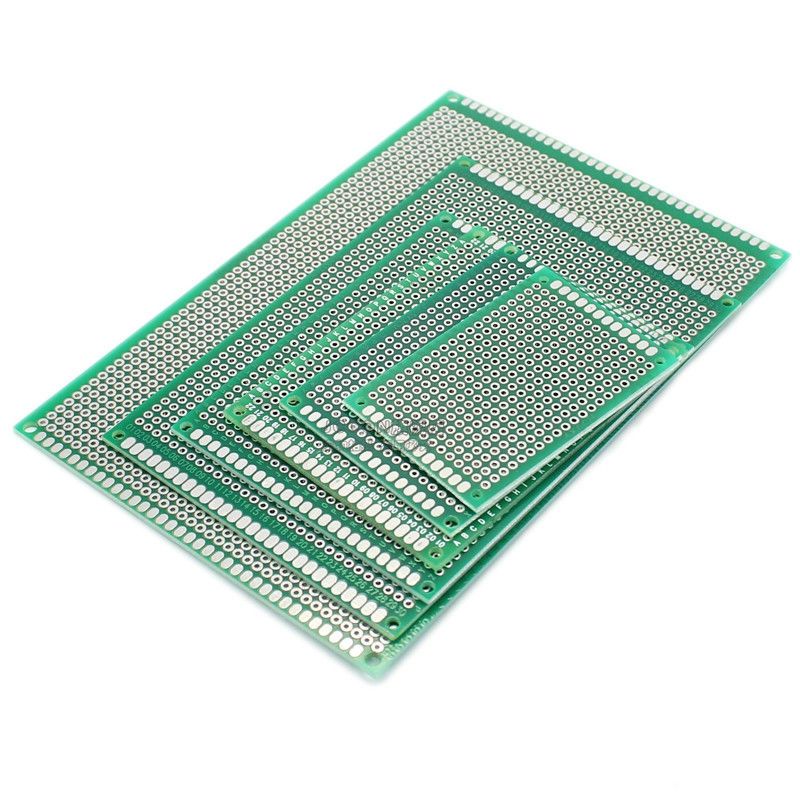

在选购与使用中，建议根据电路复杂度选择板材尺寸，常见的如5x7厘米、7x9厘米、10x15厘米等规格，均可通过切割机或钢锯裁剪成所需形状。板边预留有定位孔，方便固定在塑料外壳或铝合金机箱内，避免震动引起的接触不良。此外，喷锡表面不适合裸手频繁触摸，以免汗渍影响焊接润湿性，使用前可用酒精棉球擦拭清洁。总体而言，单面双面喷锡万用板以其出色的电气性能、便捷的操作体验和广泛的兼容性，成为电子实验室中必备的通用耗材，无论是教学演示、课题研究还是产品预研，都能提供高效可靠的硬件载体，助力创意快速落地为实际电路。
