石英晶振直插两脚HC-49S无源钟振晶体11.0592M 12MHz 4 6 8 20MHz

石英晶振作为电子设备中的核心频率元件，其稳定性和精度直接决定整个系统的工作性能。在众多晶振封装形式中，HC49S直插两脚无源晶振凭借其经典的结构设计、可靠的焊接方式以及良好的兼容性，至今仍是大量电子产品设计师的首选。本文围绕标题所述的HC49S系列晶振，特别是频率为11.0592MHz、12MHz、4MHz、6MHz、8MHz、20MHz等常用规格，深入解析其技术特点与应用场景。

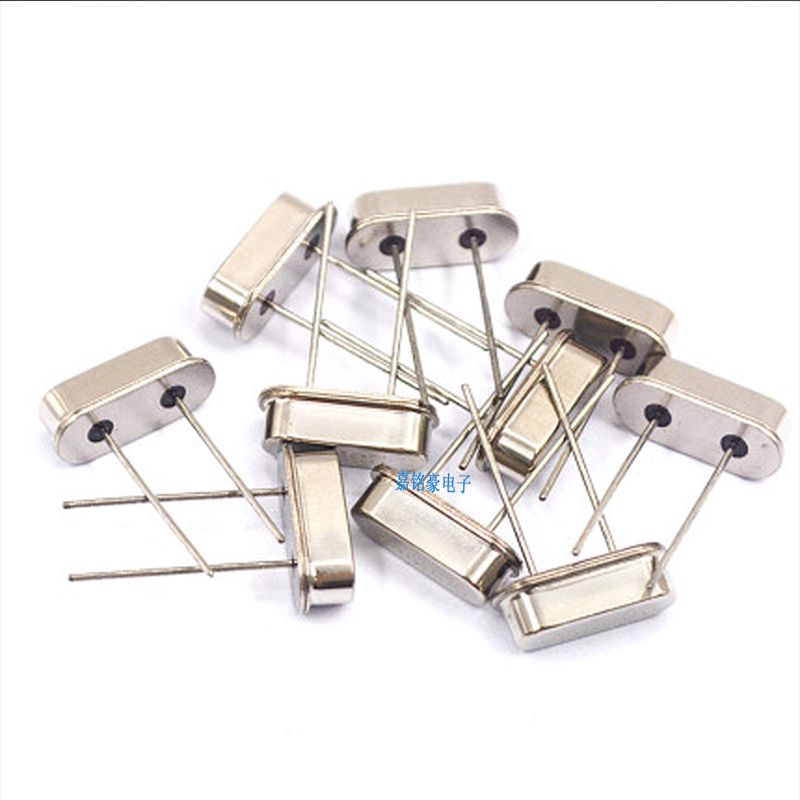

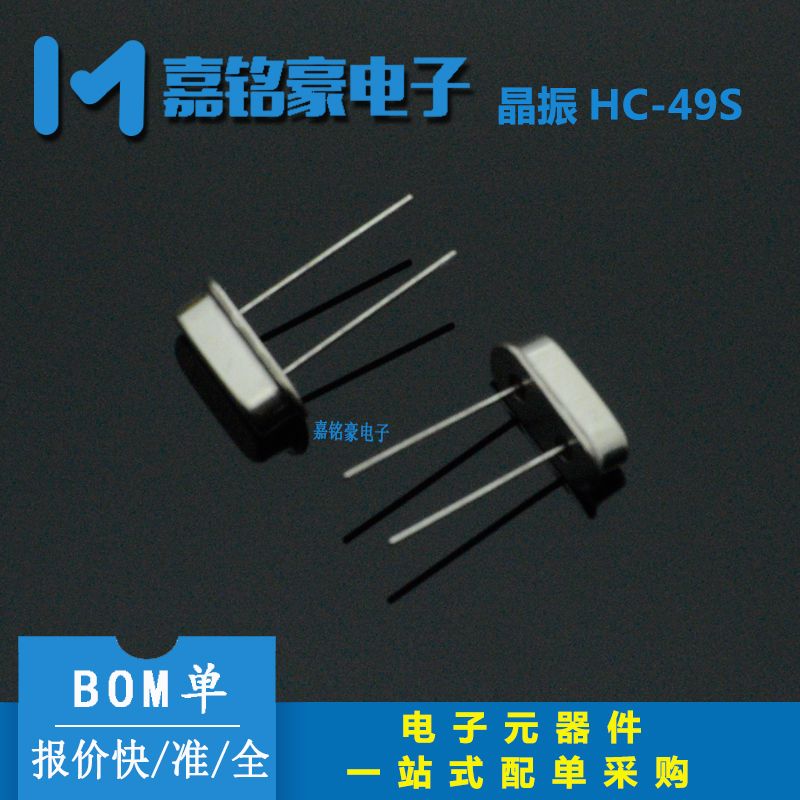

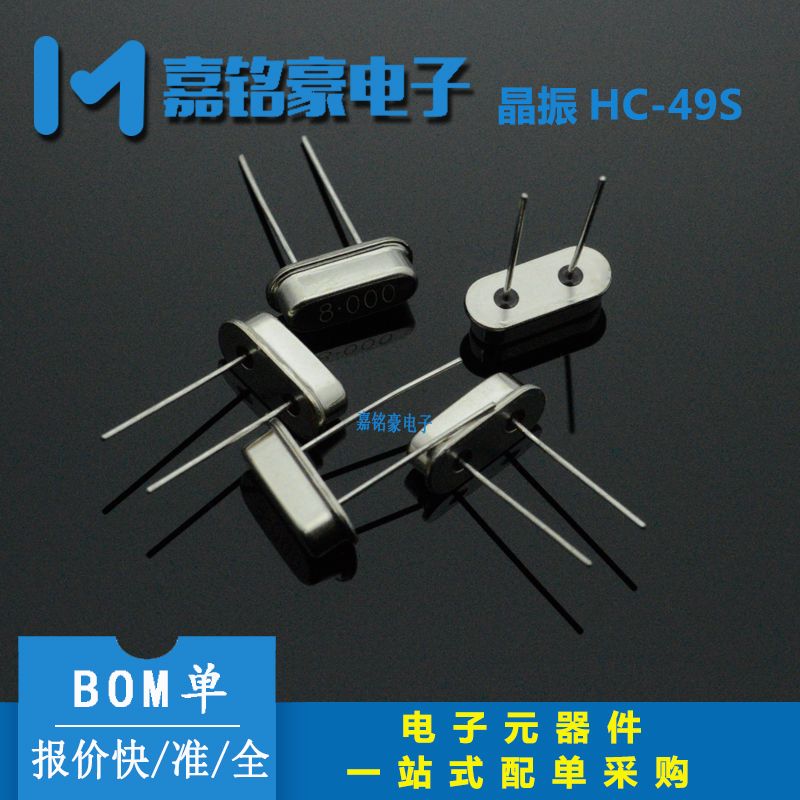

HC49S属于石英晶体谐振器的标准直插封装，采用金属外壳与两脚轴向引线结构，引脚间距为4.88mm，高度约为3.6mm，体积适中，适合传统穿孔焊接工艺。该类型晶振为无源器件，本身不产生振荡信号，需要配合外部振荡电路（如CMOS反相器）才能工作。其标称频率覆盖范围广，从低频4MHz到高频20MHz均有成熟产品，负载电容常见为12pF、16pF或20pF，可根据实际电路匹配。频率精度通常在±20ppm或±30ppm，工作温度范围一般为-20℃至+70℃（工业级可达-40℃至+85℃），能满足绝大多数消费电子与工业控制需求。

在具体应用上，11.0592MHz晶振是串行通信（如UART、RS232）的黄金频率，因为该频率经过16分频后能精确产生波特率，误差几乎为零，常用于单片机最小系统板、USB转串口模块以及嵌入式调试接口。12MHz晶振是USB设备的标准时钟源，同时也广泛用于以太网控制器、FPGA配置芯片以及音频采样时钟。4MHz与6MHz晶振多用于低功耗微控制器（如MSP430、PIC）的实时时钟或低速外设，工作电流极小，适合电池供电设备。8MHz是AVR等单片机内部倍频的基础频率，20MHz则常用于高速数字电路、DSP处理器以及需要较高时钟精度的测量仪器。

从选型角度看，直插HC49S相比贴片晶振的优势在于引脚强度高，不易因机械振动而断裂，且手工焊接替换方便，特别适用于教学实验、小批量打样和维修场景。同时，该封装对PCB布局要求宽松，无需精细的焊盘设计，降低了生产门槛。但需要注意的是，HC49S晶振的等效串联电阻（ESR）一般在20到80欧姆之间，频率越高ESR相对越小，设计振荡电路时应保证负阻至少为ESR的五倍，以确保起振可靠。此外，引脚剪短并直接焊接在焊盘上比加长引线更能减少寄生电容，提升频率稳定性。

在供应链层面，HC49S晶振由于工艺成熟，价格低廉，长期处于现货充足状态，尤其以11.0592M、12M、4M、8M、20M这些常用频点为甚。消费者在采购时需留意晶振的负载电容是否与目标电路一致，否则会导致频率偏差过大。例如，标称20pF负载的晶振用在12pF电路中，实际频率会偏高约数十ppm，影响串口波特率精度。同时，无源晶振不区分正负极，但引脚间无极性要求，焊接时不必担心方向，但需注意外壳接地以减少辐射干扰。

综上所述，石英晶振直插HC49S系列覆盖了从低速控制到高速通信的广阔频段，其两脚无源结构简单可靠，配合不同的外接电容即可适应多种MCU平台。无论是电子爱好者制作最小系统板，还是工业设备中的长期稳定运行，HC49S都提供了极具性价比的解决方案。对于11.0592MHz、12MHz、4MHz、6MHz、8MHz、20MHz这些常用频率，市场供应充足，技术资料完善，是入门与量产均宜的经典频率元件。
