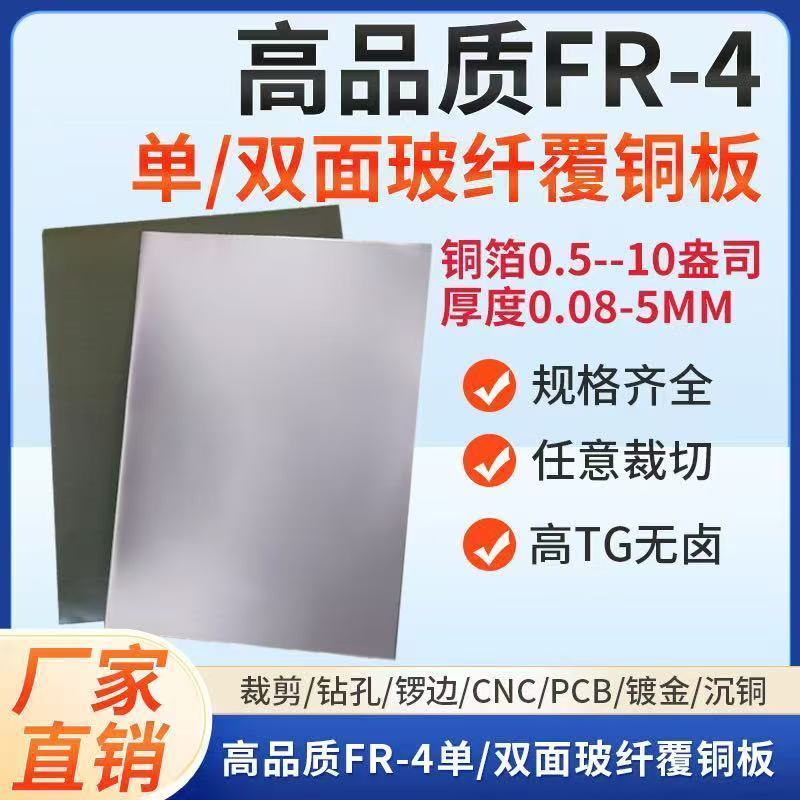

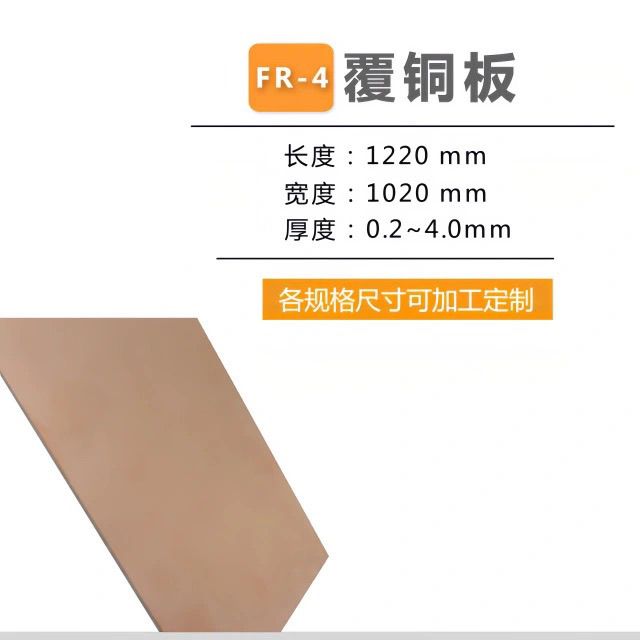

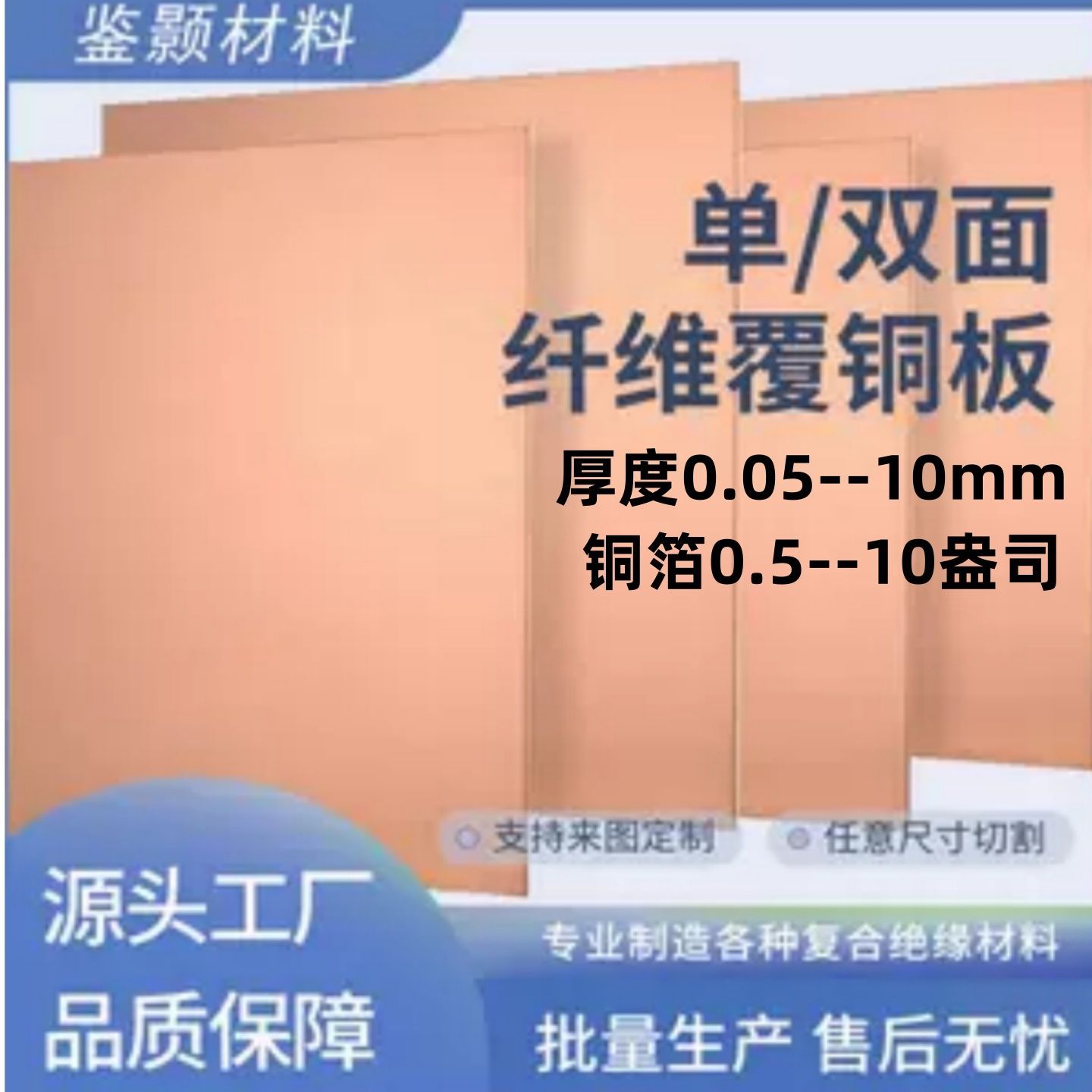

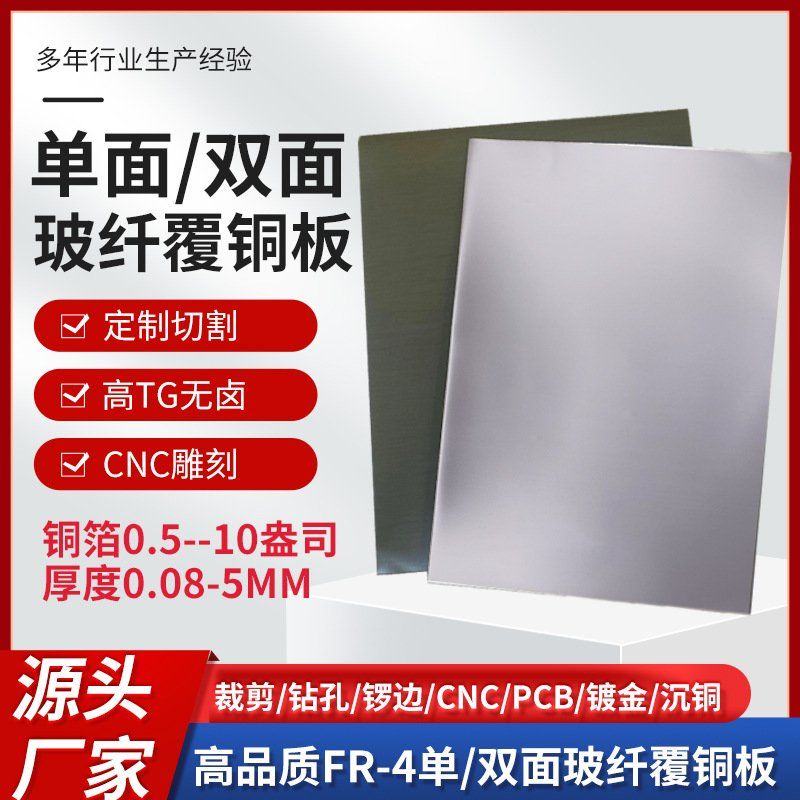

专业PCB基板材料覆铜板单双面任意切割可来图加工蚀刻钻孔

专业PCB基板材料覆铜板是现代电子制造领域中不可或缺的核心基础材料，其品质直接决定了最终电子产品的性能与稳定性。本次介绍的覆铜板产品，专为满足高精度、多样化的电路设计需求而打造，支持单面与双面结构，并可根据客户提供的图纸进行任意形状的切割加工，真正实现从原材料到功能性电路板的灵活转化。无论是快速原型验证，还是小批量定制生产，这款覆铜板都能提供可靠且高效的解决方案。

该覆铜板选用优质玻璃纤维布与高纯度环氧树脂作为绝缘基材，经高温高压工艺压制而成，表面覆以高导电性电解铜箔，确保优异的信号传输性能与机械强度。基板厚度均匀，铜箔附着力强，能够承受反复的蚀刻、钻孔、焊接等加工流程而不易出现分层或翘曲。其介电常数稳定，损耗因子低，适用于高频电路及精密数字电路，同时具备良好的耐热性与阻燃特性，在长时间工作或极端环境下依然保持稳定的电气性能。

产品最大的优势在于其高度的定制化服务能力。用户可根据自身电路设计需求，提供CAD图纸或实物样板，工厂即可进行精密的任意形状切割，包括异形板、圆弧边、不规则轮廓等，完全摆脱标准尺寸的限制。同时，支持来图加工的蚀刻与钻孔服务，可精准实现线路图形转移、导通孔加工及表面处理工艺，确保每一处细节都与设计图纸高度一致。无论是单件样品测试，还是批量生产，均能保证快速的交付周期与稳定的品质控制。

在实际应用中，这款覆铜板广泛适用于消费电子、工业控制、通信设备、LED照明、电源模块、汽车电子及智能家居等领域。客户可根据自身产品的电流承载能力与电气性能需求，选择合适的铜箔厚度（如1盎司或2盎司）与板厚规格。双面覆铜板还能满足复杂双面布线需求，通过金属化过孔实现层间导通，大幅提升电路布局的灵活性。对于需要高频传输或高密度互连的项目，该材料也提供了理想的性价比选择。

此外，我们提供一站式的加工配套服务，从覆铜板切割、图形蚀刻、钻孔到阻焊、字符印刷及表面处理（如喷锡、沉金、OSP等），均可根据客户要求灵活组合。所有加工环节均采用高精度数控设备与自动化产线，配合严格的来料检验与成品测试流程，确保交付产品的一致性与可靠性。无论您是专业电子工程师，还是DIY电子爱好者，都能在这里获得贴合需求的定制化PCB基板材料。选择这款专业覆铜板，即是选择高效、精准与可靠的电路实现路径，助力您的每一个创意顺利落地。
