3225 贴片无源晶振 8M 12M 16MHZ 24M 26M 30m 贴片4脚晶振

3225贴片无源晶振是当前电子制造领域应用极为广泛的一种频率控制元件，其封装尺寸为3.2毫米乘2.5毫米，厚度通常控制在0.8毫米左右，体积小巧、重量轻，非常适合高密度表面贴装生产线。这类晶振属于无源谐振器，内部不含振荡电路，需要配合外部IC内部的振荡器电路使用，依靠石英晶体的压电效应产生稳定的机械振动，从而输出精确的时钟频率。

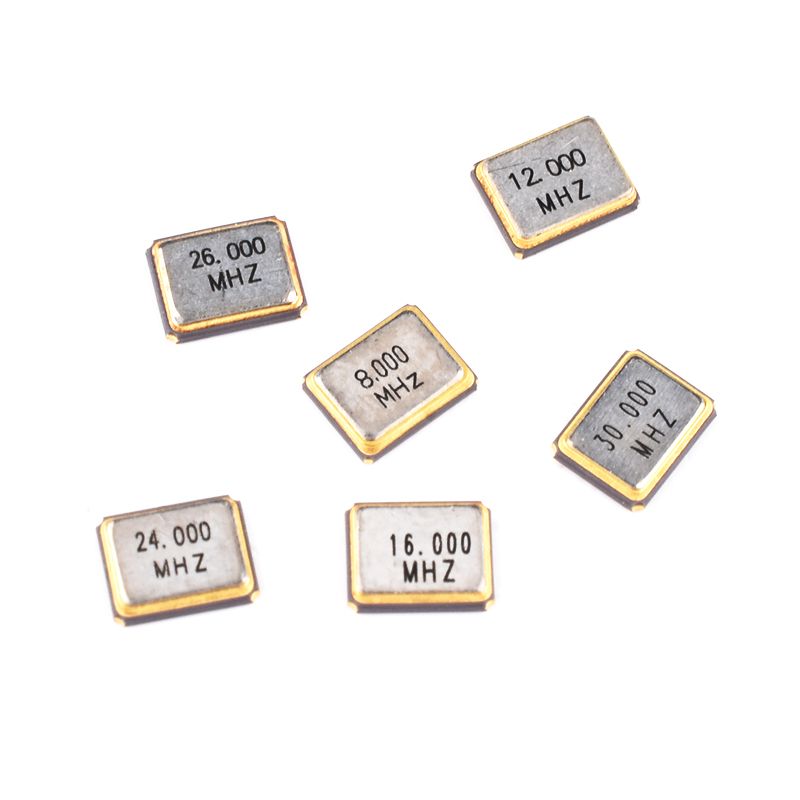

从产品规格来看，该系列晶振覆盖了8MHz、12MHz、16MHz、24MHz、26MHz以及30MHz等常见频率点，能够满足从MCU基础时钟、USB通信、以太网接口到无线蓝牙模块、GPS接收器等多种应用场景的需求。其中8MHz和12MHz常用于8位或32位微控制器的系统时钟，16MHz则是许多USB设备的标准参考频率，24MHz和26MHz广泛应用于Wi-Fi模块、射频收发器以及高精度定时电路，30MHz则常见于高速数据处理和视频转换设备。

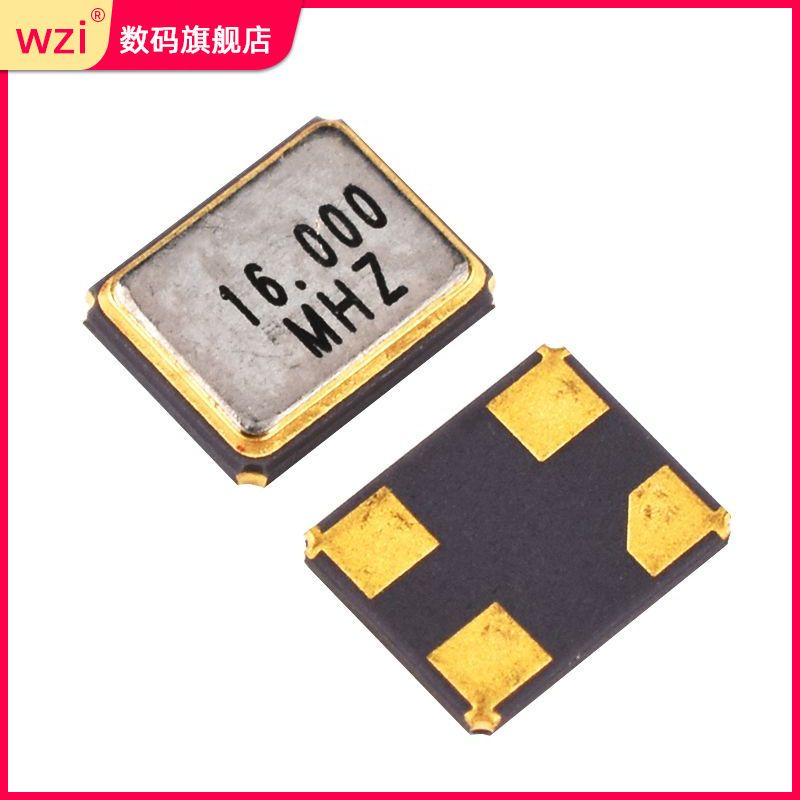

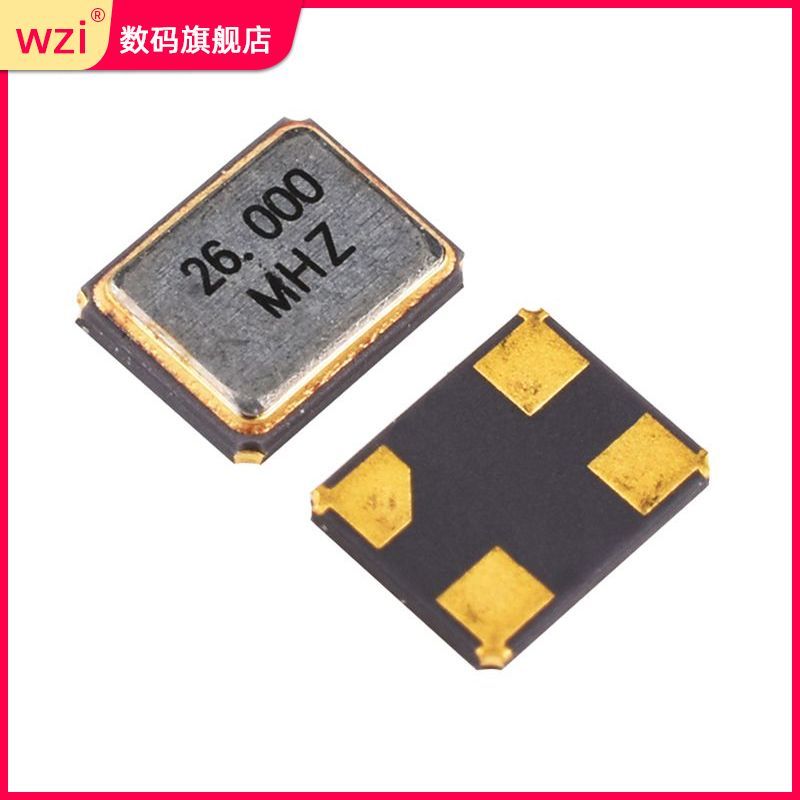

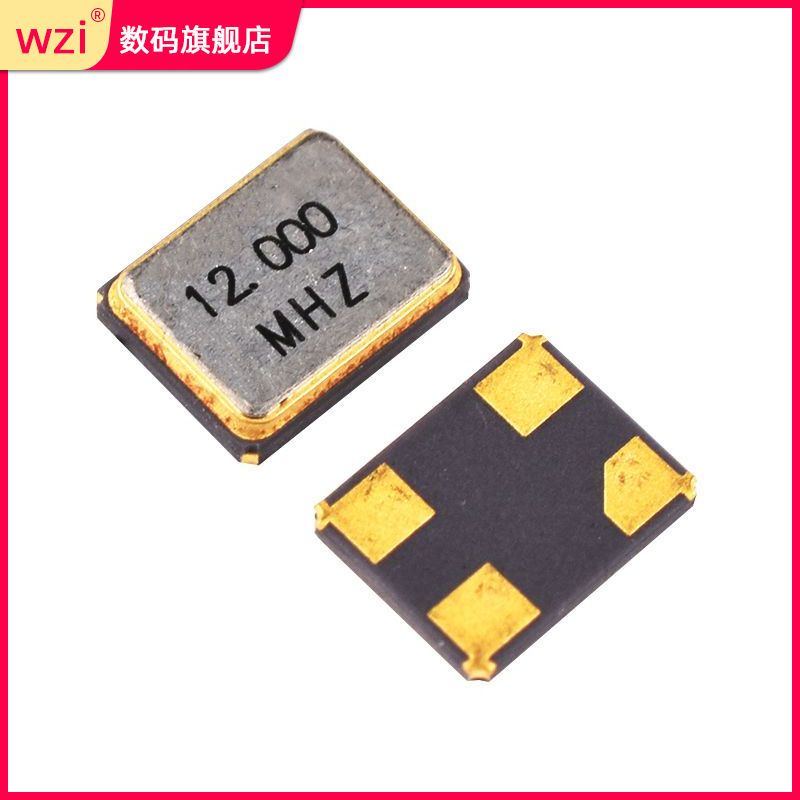

该晶振采用4脚设计，其中两个脚位为石英晶体的激励端，另外两个脚位通常连接到外壳地或作为空脚，这样不仅增强了焊接的稳定性，还能有效降低电磁干扰对频率输出的影响。负载电容（CL）通常在12pF至20pF之间可定制，配合外部匹配电容时，频率稳定度可达到±10ppm甚至±5ppm，工作温度范围覆盖-40℃至+85℃，满足工业级标准。等效串联电阻（ESR）在同频率下典型值较低，有助于降低功耗并加快起振速度，尤其在电池供电的便携设备中优势明显。

这种3225贴片无源晶振在制造工艺上采用石英晶片倒边微调技术，配合金属封装或陶瓷封装外壳，具有优异的抗冲击性能和长期老化特性。其无源特性允许用户根据主控芯片的型号灵活调整振荡电路，不需要额外电源供电，也避免了有源振荡器带来的电源噪声问题。在自动化生产线中，它支持编带包装，每盘3000个或更多，可通过贴片机快速拾取放置，回流焊温度曲线符合J-STD-020标准，焊接良率高。

对于产品选型，用户需注意脚位排列和焊盘间距设计。通常3225封装的标准脚距为0.65毫米，四个焊盘的中心距与晶振本体长度匹配，PCB布局时应尽量缩短走线并保证接地完整。在EMC测试中，这种晶振的辐射杂散较低，配合塑料外壳或屏蔽罩可进一步提升抗干扰能力。许多工程师也将其用于替代更高成本的温补晶振（TCXO），在精度要求不十分严苛的消费类电子中实现成本优化。总体上，3225贴片无源晶振凭借其良好的频率稳定度、广泛的标准频率覆盖以及成熟的产业链供应，成为嵌入式系统、物联网节点、汽车电子和工业控制领域的优选频率基准器件。
