光耦测试板光耦测试仪 电路板

光耦测试板是现代电子研发与维修工作中不可或缺的实用工具，专为快速验证光耦器件（光电耦合器）的性能参数而设计。这款光耦测试仪电路板集成了精密的检测电路与直观的指示模块，能够帮助工程师、技术爱好者在无复杂仪器的情况下，准确判断光耦的好坏、隔离特性及传输比例，尤其适合批量抽检、故障排查和教学演示场景。

该测试板的核心功能基于光耦内部发光二极管与光敏晶体管之间的光电转换原理。使用时，只需将被测光耦按照板面标注的引脚位置插入对应插座，电路便会自动施加合适的正向驱动电流，并通过负载电阻将输出侧的光电流转换为电压信号。板载的LED指示灯阵列或数码管会实时显示测试结果，例如通过/不通过状态、导通压降范围以及输出端饱和压降等关键信息，让检测过程一目了然，无需万用表或示波器逐一对照数据手册。

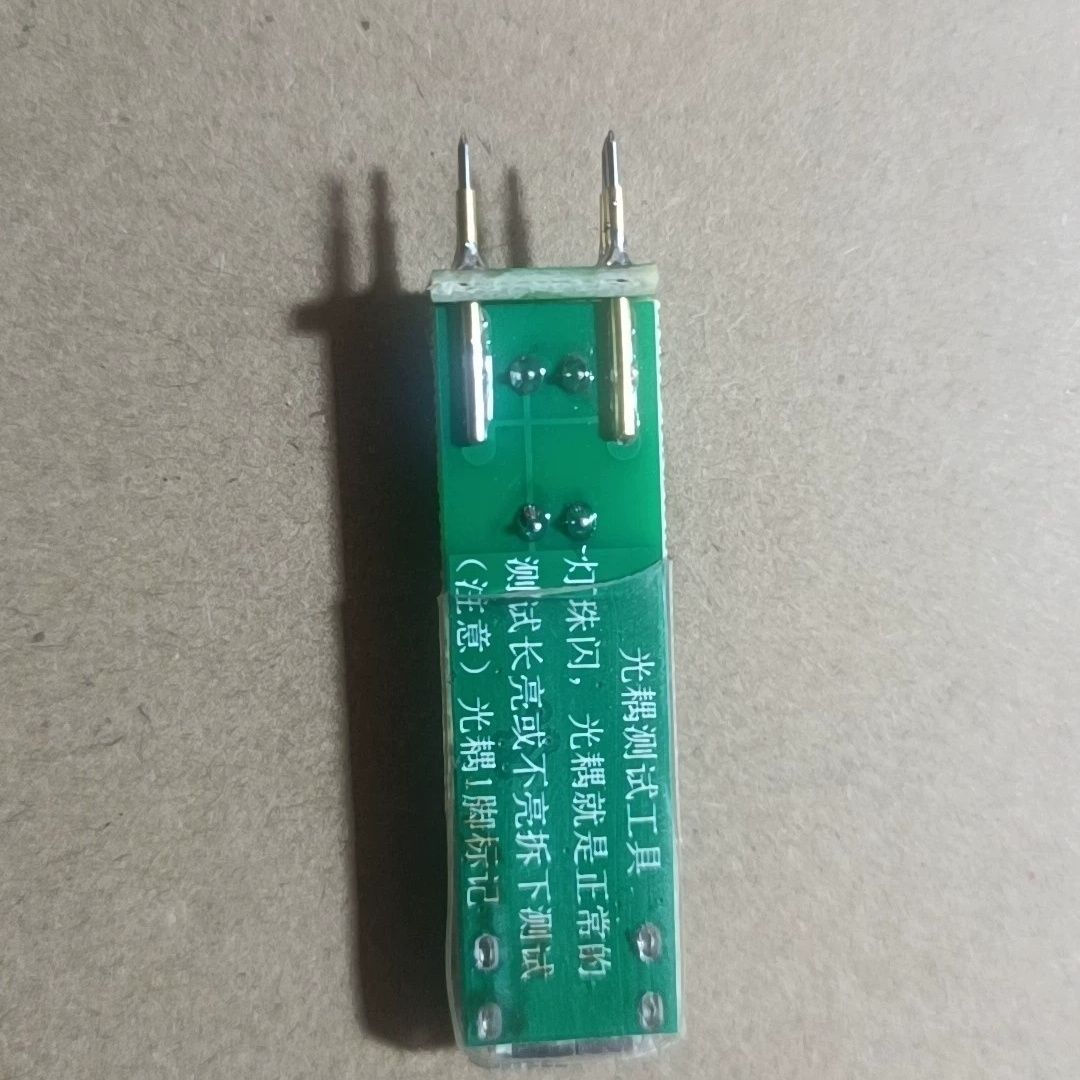

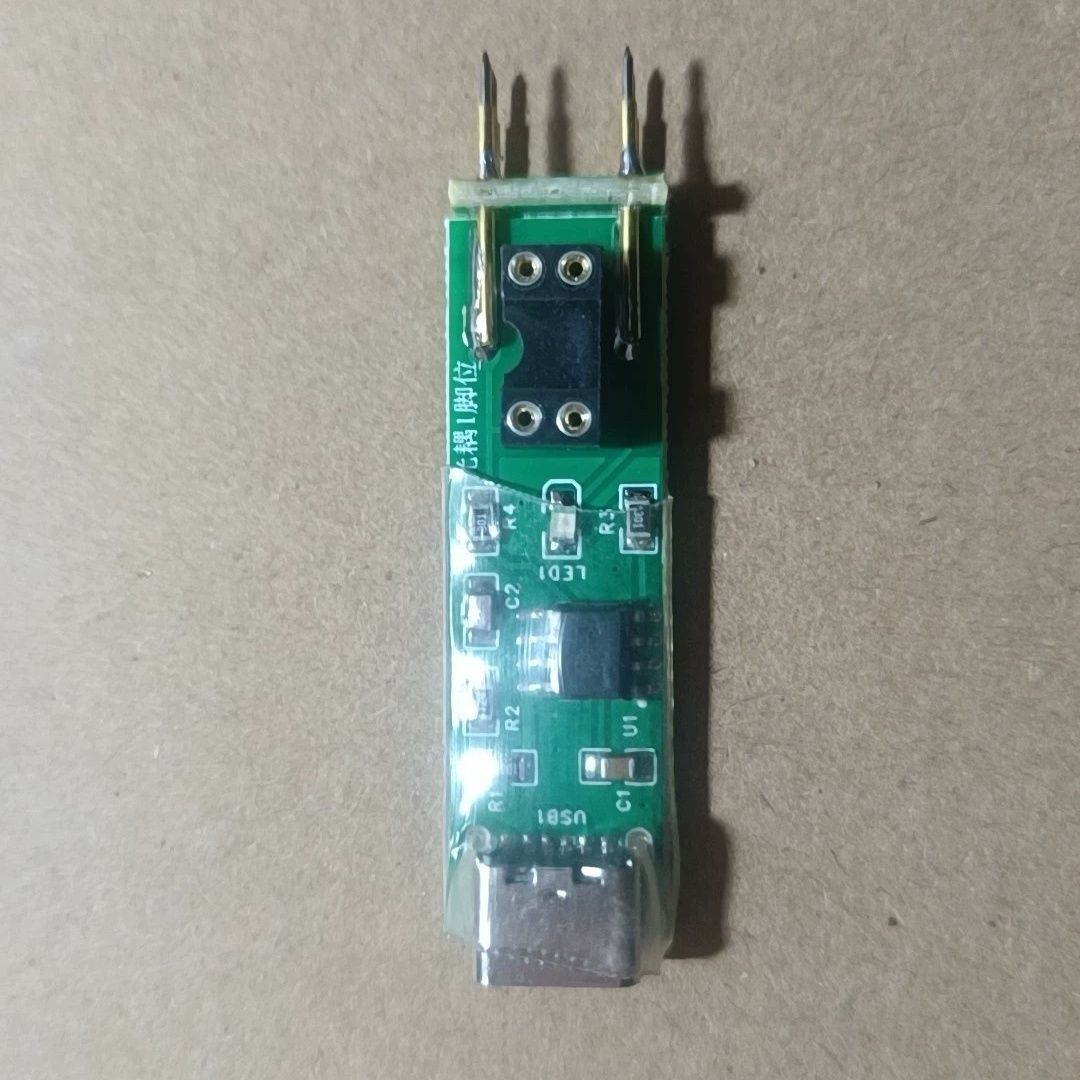

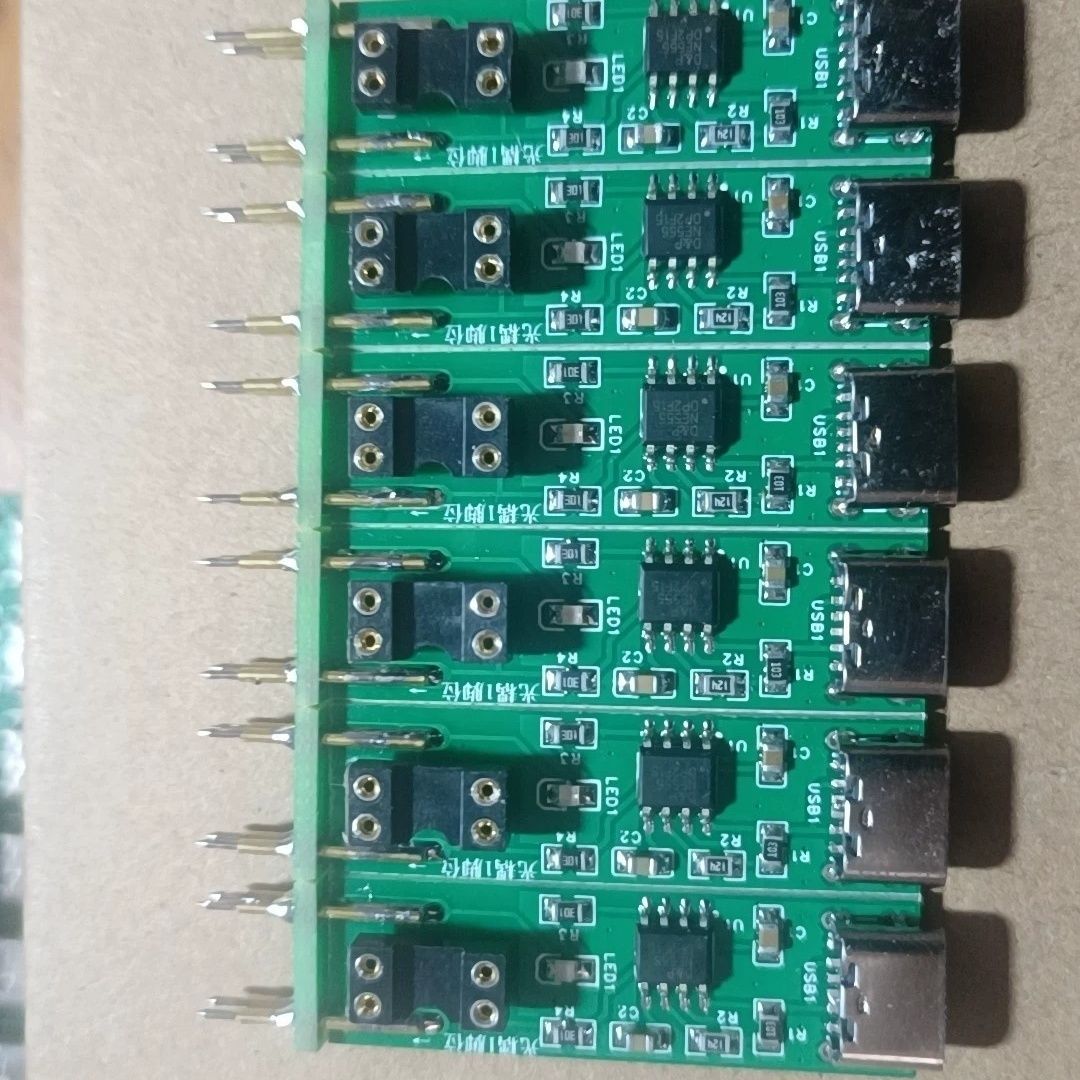

在结构设计上，此测试板采用高密度双面PCB布局，焊盘间距与常见DIP-4、DIP-6封装光耦兼容，同时预留了SMD转接区域，适应贴片型光耦的测试需求。板面丝印清晰标注了每个测试端口的定义，包括阳极、阴极、集电极、发射极，以及电源正负极接口，防止误插损坏器件。供电方面，测试板支持5V至12V直流输入，内部集成稳压电路，保证不同批次光耦在相同测试条件下的结果一致性，有效减少因电源波动导致的误判。

从实际应用价值来看，光耦测试板在工业控制板的维修中尤为高效。例如，当开关电源、PLC输入输出模块或变频器出现无响应故障时，多数原因是光耦老化或击穿。使用该测试板可在数秒内逐个检测可疑光耦，替换失效元件，大幅缩短停机检修时间。同时，对于电子产品质检岗位，该装置可作为产线末端的光耦全检工具，搭配自动分选机构后，每分钟可完成数十只器件的判定，提升来料检验效率。

此外，这款光耦测试仪电路板还具备良好的扩展性。板边预留了信号输出端子，可连接示波器观察光耦的动态响应波形，或者输出至单片机引脚进行自动化数据记录。对于教学场景，学生通过亲手插入光耦并观察LED变化，能够直观理解电流隔离与信号单向传输的概念。整板重量轻、体积小，可置于工具箱或工作台上，外壳可适配标准ABS仪表盒，兼顾安全性与便携性。

在选购或使用该测试板时，建议注意以下几点：首先确认被测光耦的封装类型与引脚定义是否与板面标注一致，避免插反；其次，对于共阴或共阳结构的多通道光耦，需根据板面跳线或拨码开关选择合适的通道模式；最后，测试完成后及时断开电源，避免长时间通电导致内部基准电阻温漂。综合而言，光耦测试板以低成本、高直观性和操作快速性，成为数字电路调试中的得力助手，无论是电子初学者还是专业维修技师，都能从中获得精确而稳定的测量体验。
