有源晶振模块 直接频率输出 五种封装 25MHZ 32M 40M 50M 125MHZ

有源晶振模块作为电子设计中不可或缺的频率源核心器件，凭借其直接频率输出特性与多样化的封装形式，在通信、工业控制、消费电子及高精度测量等领域得到广泛应用。本系列有源晶振模块覆盖25MHZ、32M、40M、50M与125MHZ五种常用频率点，并提供五种标准封装选项，满足从原型验证到批量生产的全流程需求。其核心优势在于通电即输出稳定方波信号，无需外部匹配电容或起振电路，极大简化了PCB布局与系统调试流程，尤其适合对时序精度和开发效率有严格要求的工程师团队。

在频率稳定性与信号质量方面，该系列模块采用石英晶体谐振与有源IC整形放大技术，输出波形上升沿陡峭、占空比接近50%，抖动指标控制在皮秒级，可有效保障高速数字电路与射频链路的信号完整性。其中25MHZ与32M频率版本常用于MCU外部时钟、USB接口时序基准及以太网PHY参考源；40MHZ与50MHZ则适配FPGA配置时钟、DSP运算节拍及高速ADC采样触发；125MHZ版本专为千兆以太网、SFP光模块及高清视频传输等超高速应用设计，相位噪声表现优异，可支撑严格的眼图测试标准。

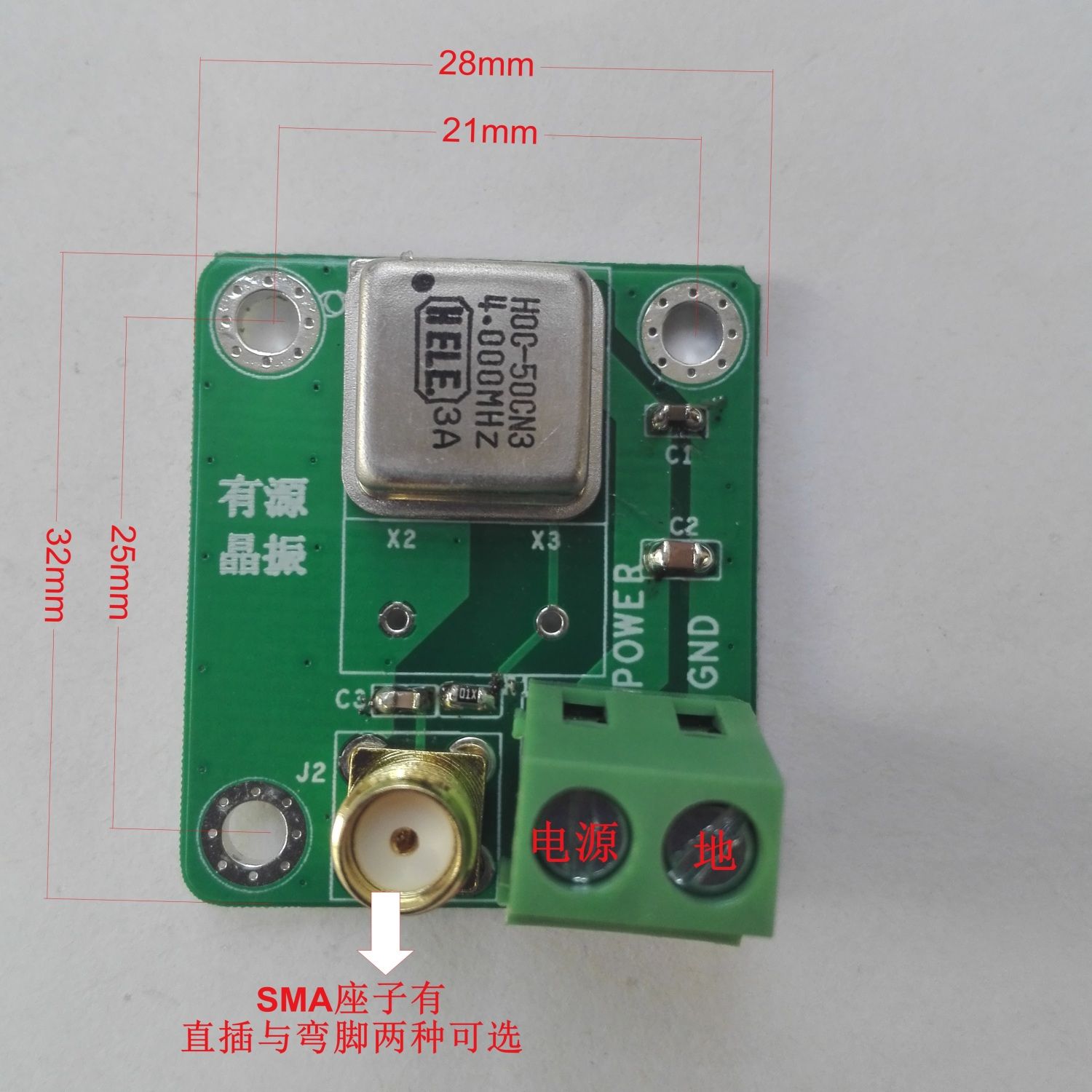

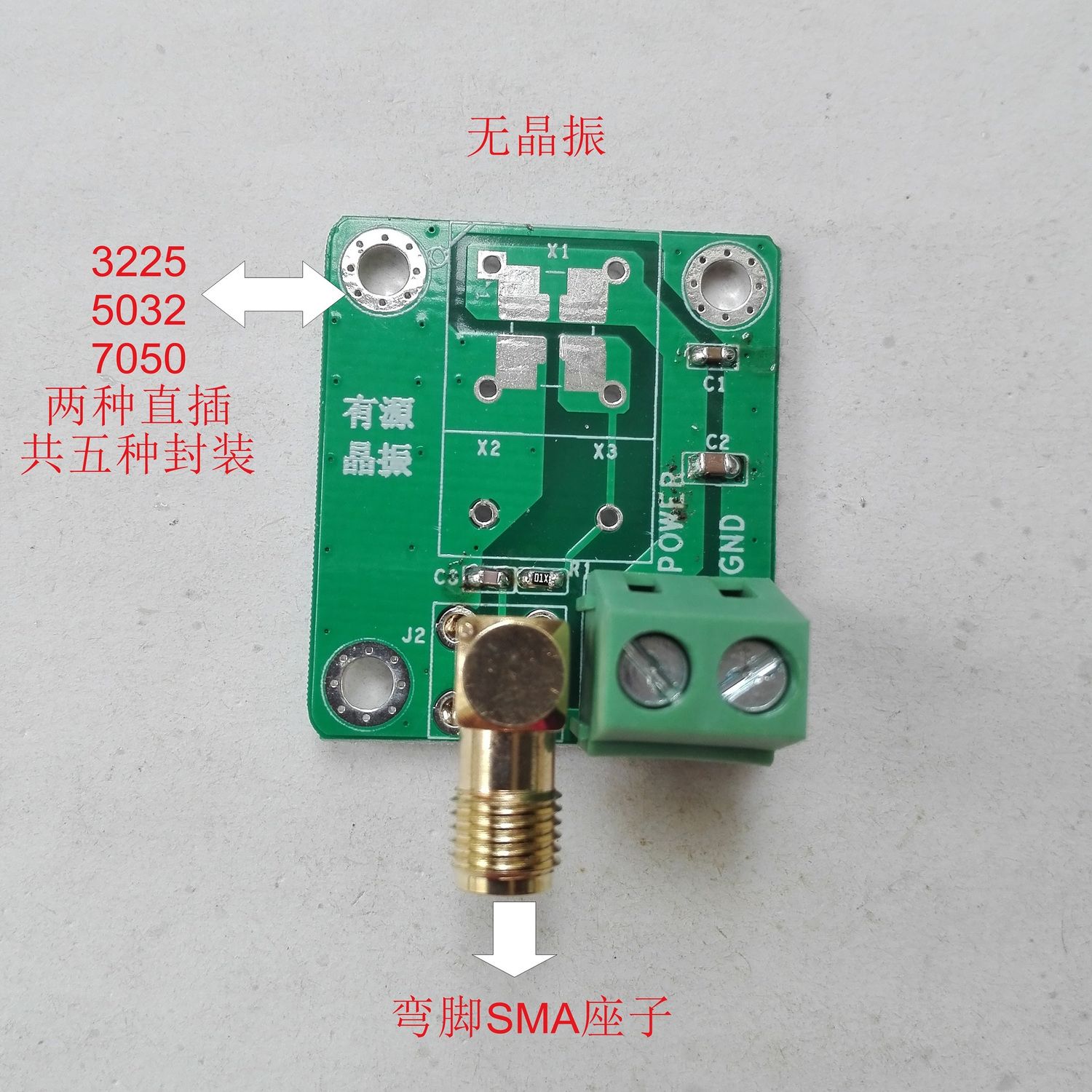

封装设计上，模块提供SMD贴片式与DIP直插式共五种尺寸，包括小型5032、7050标准尺寸以及超薄2520封装，兼容主流焊盘布局，支持回流焊与手工焊接双工艺。所有封装均采用金属屏蔽盖或陶瓷基座，有效抑制电磁干扰，工作温度范围覆盖-40℃至+85℃工业级规格，部分型号可扩展至-55℃至+125℃军用温度等级。模块内部集成稳压电路，支持3.3V与5V宽电压输入，输出逻辑电平兼容TTL/CMOS，用户无需额外电平转换电路即可直接驱动MCU、CPLD或逻辑门阵列。

针对不同应用场景，该系列有源晶振模块还具备快速启动特性，典型启动时间小于5ms，适用于电池供电的物联网节点快速唤醒机制。同时，模块无需外部负载电容，频率精度出厂校准至±10ppm以内，长期老化率低于每年±3ppm，确保设备在长期运行中保持稳定节拍。在批量采购中，五种频率可统一封装规格，降低物料管理成本；亦可按项目需求定制特定频率与封装组合，支持样品申请与技术支持服务。

对于射频模块、工业传感器、医疗电子及汽车电子等对可靠性要求严苛的领域，此系列产品经过严格的老化筛选与振动冲击测试，平均无故障时间超过10万小时。用户可依据系统功耗预算选择不同输出驱动能力版本，低功耗型静态电流低至5mA，适合便携设备；高驱动型可同时扇出多路时钟信号，简化时钟树设计。此外，模块的引脚定义遵循行业标准，五封装均保持相同功能排布，便于开发阶段从DIP封装顺利过渡至SMT批量贴装，显著缩短产品量产周期。

从EMC设计角度考虑，有源晶振模块内置去耦电容与输出限流电阻，有效抑制电源纹波及谐波辐射，帮助系统通过CE、FCC等认证测试。同时提供三态使能引脚版本，支持待机模式下将输出置为高阻态，便于多主设备时钟仲裁或低功耗管理。综合频率覆盖范围、封装兼容性、电气性能与长期可靠性，本系列有源晶振模块是工程师构建高速数字系统的理想频率解决方案，不论是快速原型打样还是规模化商用部署，均可提供一致稳定的时基保障。
