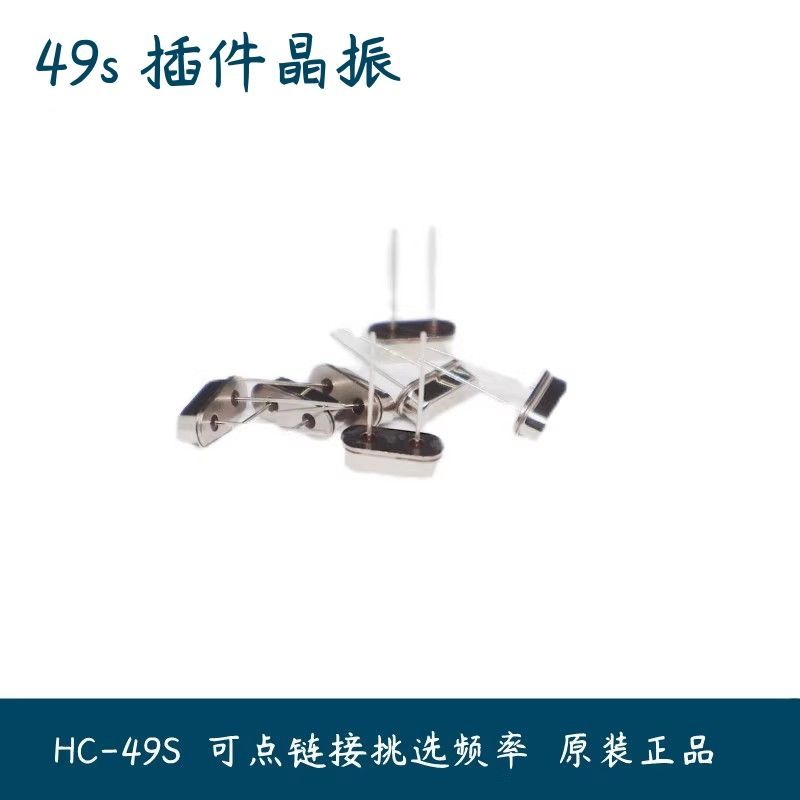

石英HC-49S晶振直插两脚无源钟振晶体11.0592MHz 12M4M6M8M20M

石英晶振作为电子设备中的核心频率基准元件，其稳定性与可靠性直接决定了整机性能的优劣。在当前电子元器件市场中，HC49S封装形式的直插晶振因其成熟的工艺、优异的电气参数和广泛的适用性，始终占据着不可替代的位置。本文所介绍的这一系列石英HC49S晶振，涵盖110592MHz、12M、4M、6M、8M、20M等常用频点，采用标准两脚直插设计，属于无源钟振晶体，适用于各类需要精准时钟信号的数字电路、微控制器系统及通信模块。

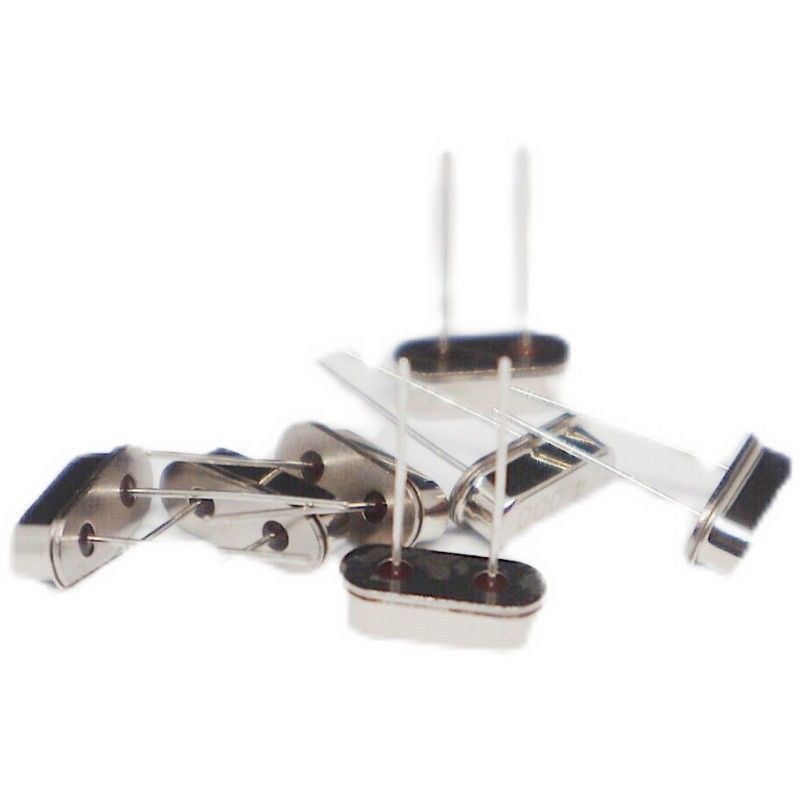

从结构工艺来看，HC49S晶振采用金属外壳密封封装，内部为石英谐振片与电极引线组成的精密振荡单元。其两脚直插形式便于手工焊接与自动化插件，能够牢固固定于PCB板上，抗振动性能优良。与贴片晶振相比，直插式HC49S在更换调试和维修场景中更具操作便利性，特别适合产品研发阶段的试验板、教学实验设备以及工业控制板卡。该系列晶振频率范围覆盖从4MHz到20MHz的常见需求，其中110592MHz这一特殊频点专为串口通信波特率生成而设计，可有效简化UART时钟分频电路设计，提高通信数据的准确性。

在电气特性方面，此类无源晶体通常负载电容为20pF或客户指定值，频率偏差控制在±20ppm至±30ppm之间，频率温度稳定度在-20℃至+70℃工作温度范围内表现可靠。作为无源谐振元件，它需要配合外部振荡电路（如CMOS反相器或专用振荡芯片）方可起振，因此其应用设计灵活，可以适配不同品牌微控制器的振荡引脚。例如，在基于STM32、AVR、PIC等主流MCU的最小系统设计中，选用12MHz或8MHz晶振配合内部PLL倍频，可获得稳定的系统主频；而6MHz和4MHz晶振则常见于低功耗嵌入式设备及家电控制板，兼顾功耗与性能平衡。

从应用领域来看，这一系列晶振广泛覆盖家用电器定时控制、电子仪器仪表频率基准、汽车电子辅助模块、安防监控设备以及智能电网终端。在物联网传感器节点中，20MHz晶振常被用于射频收发模块的时钟参考，确保无线数据包收发时序精准；在工业触摸屏人机界面中，8MHz晶振作为主控芯片的基频，保障图形刷新速度与响应流畅度。同时，由于HC49S直插晶振的高度标准化，全球各大电子元器件分销平台均有备货，交期短且成本低廉，非常适合批量生产与快速原型验证。

选择石英HC49S直插两脚无源钟振晶体时，需注意匹配负载电容值与振荡电路的杂散电容，从而获得最佳起振裕度与频率精度。建议在PCB布局时将晶振靠近MCU时钟引脚，并保持走线短直，避免高频信号串扰。若系统工作环境存在极端温度或强振动，可选用宽温版本或带胶点加固的封装形式。总体而言，本系列晶振以成熟的封装形式、齐全的频率覆盖和经济的成本优势，成为电子工程师手中可靠且易用的频率解决方案。
