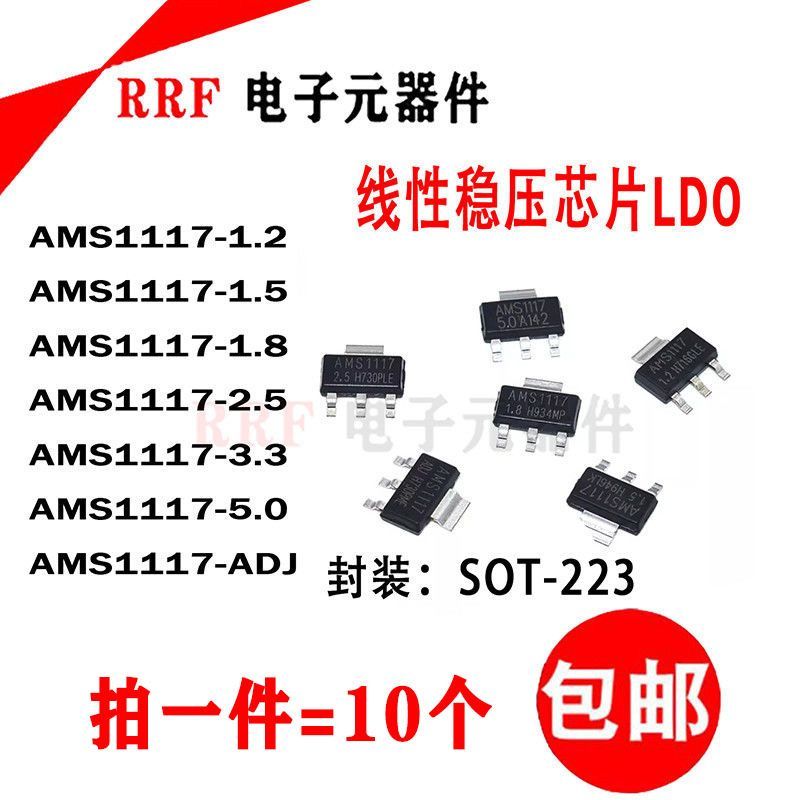

稳压芯片AMS1117-1.2/1.5/1.8/3.3/2.5/5.0/ADJV封装SOT-223

稳压芯片AMS1117系列凭借其稳定的性能与广泛的适用性，已成为电子设计与维修领域中不可或缺的基础元件。该系列包含固定电压版本（如1.2V、1.5V、1.8V、3.3V、5.0V）以及可调版本（ADJ），全面覆盖了从低压数字电路到模拟电源管理的多种需求。其采用的SOT223封装，不仅体积紧凑，更具备良好的散热特性，非常适合现代高密度电路板布局，同时降低了热阻，确保了长时间工作的可靠性。无论是消费类电子产品、通信模块，还是工业控制板，AMS1117都能提供高效、低纹波的直流稳压输出，从而保护后端敏感芯片免受电压波动影响。

从电气性能来看，AMS1117的输入电压范围宽达4.75V至12V，输出电流最大可达1A，能够满足多数微控制器、传感器、无线模块及逻辑芯片的供电要求。其内部集成了过流保护、过热保护及短路保护机制，显著提升了系统安全性，减少了因异常负载或散热不良导致的损坏风险。该芯片的压差典型值仅为1.1V（在1A负载下），意味着即使输入输出电压差较小，也能稳定工作，从而提高了电源转换效率，特别适用于电池供电的便携设备。此外，其输出电压精度通常在±1.5%以内，为高精度模拟前端或数模混合系统提供了坚实保障。

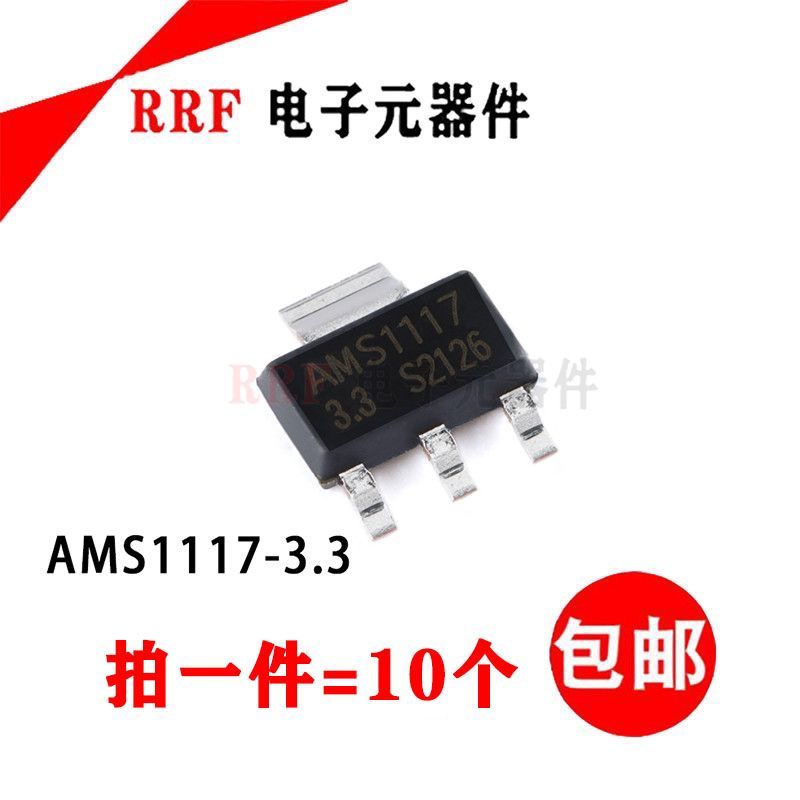

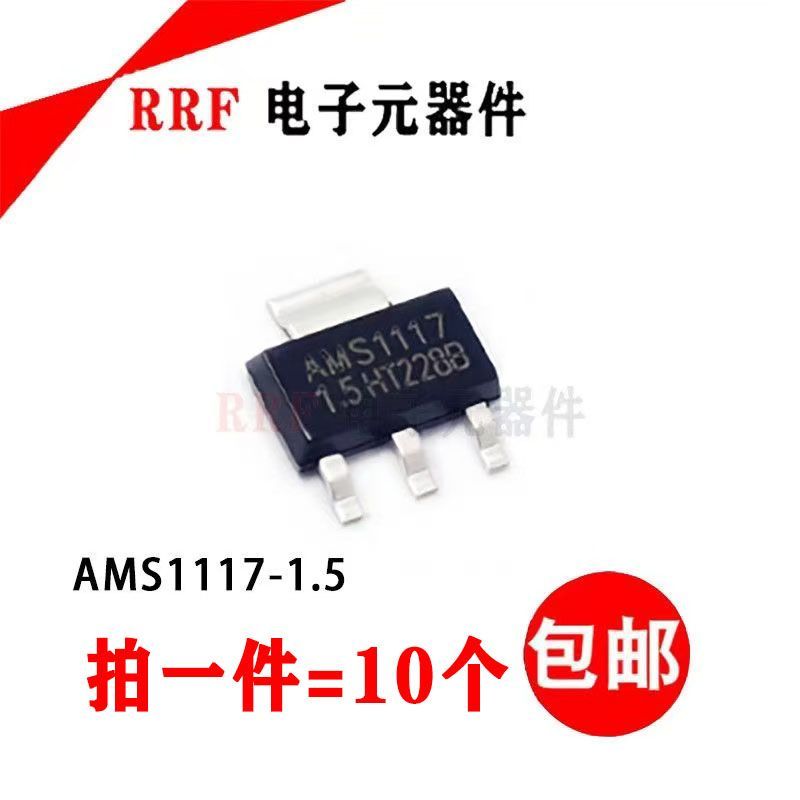

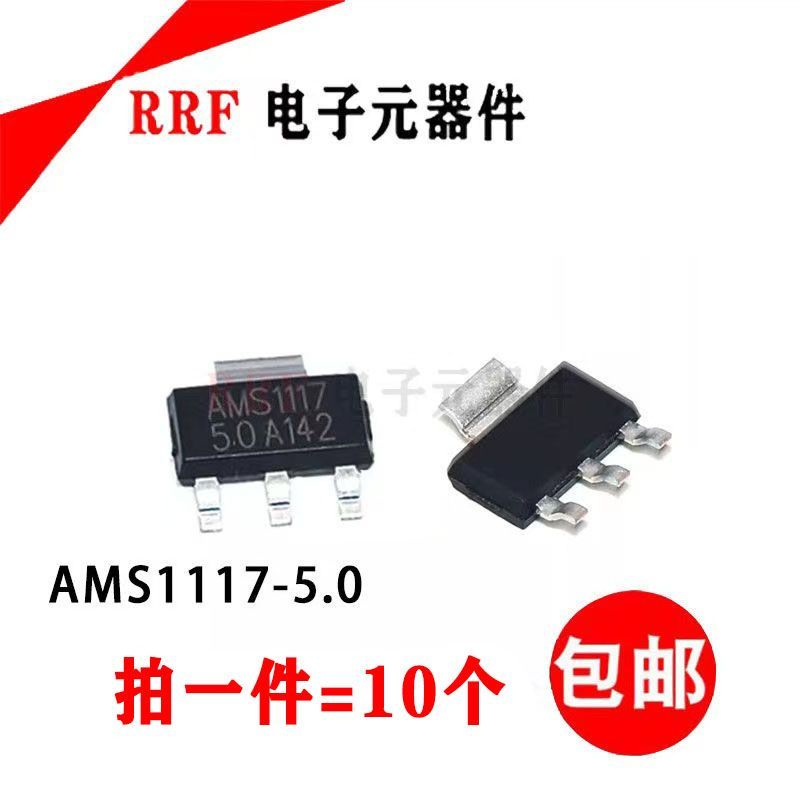

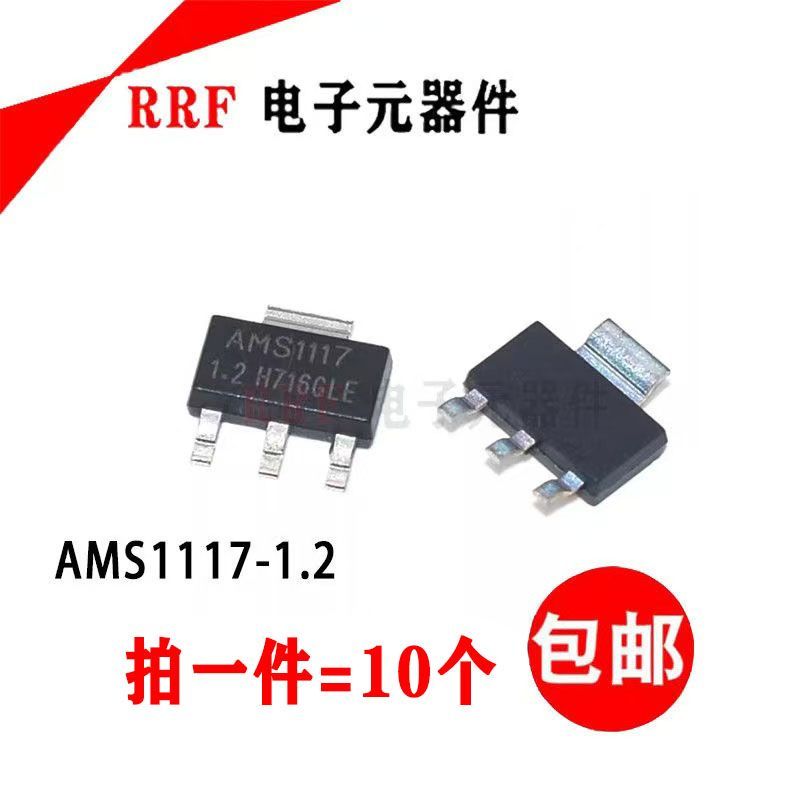

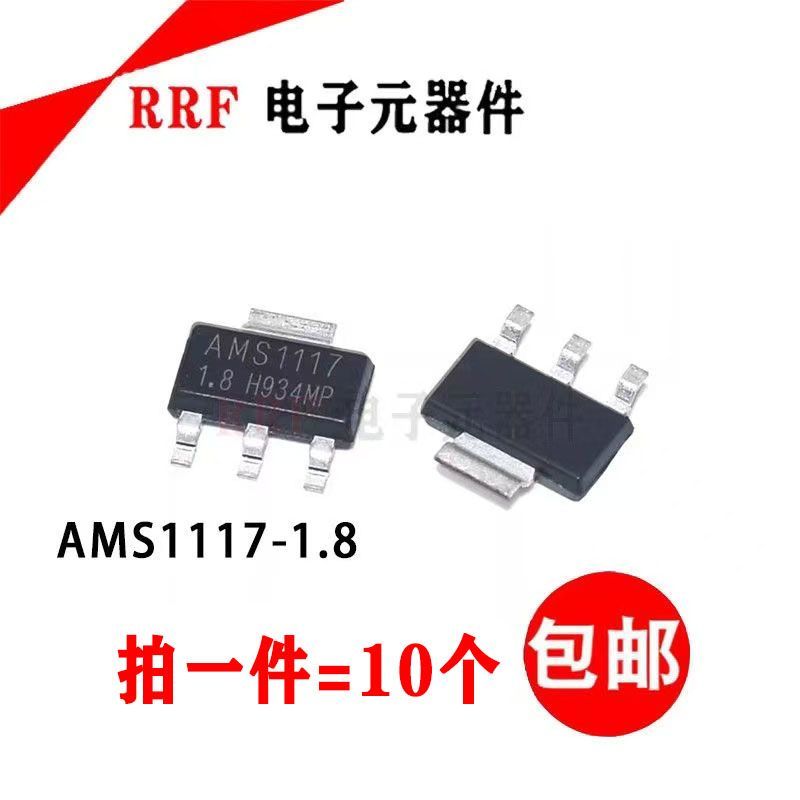

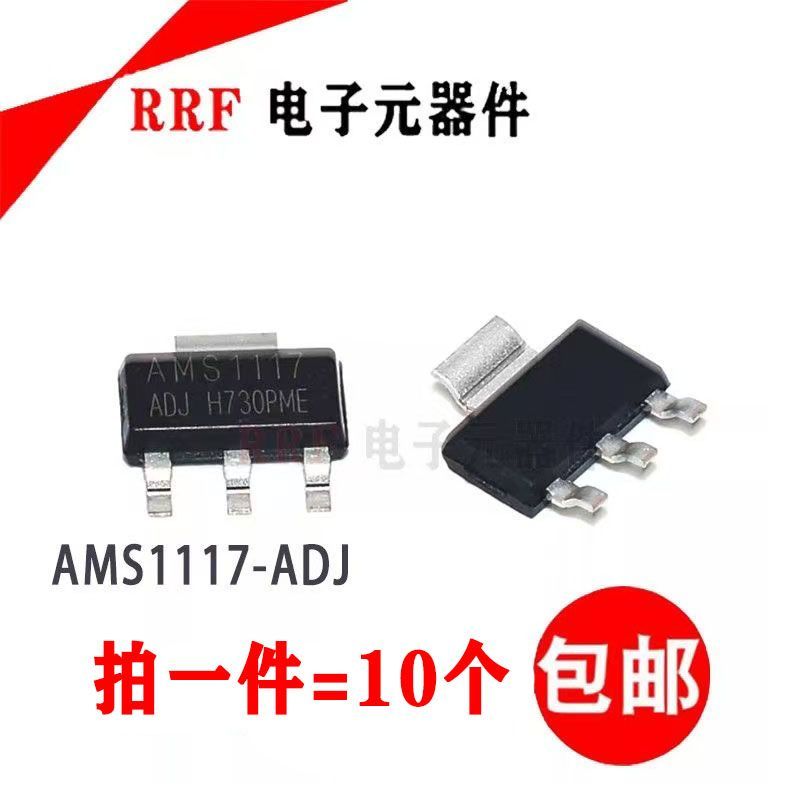

在实际应用场景中，AMS1117-3.3V是众多单片机（如STM32、ESP8266等）开发板的核心供电方案，它将5V或更高电压平滑转换至3.3V逻辑电平，确保主控芯片稳定运行。AMS1117-ADJ版本则通过外接两个精密电阻，可连续调节输出电压（从1.25V起），极大增强了设计灵活性，适用于需要非标准电压（如2.8V、2.5V、1.9V）的存储器或射频器件。固定5.0V版本常用于传统逻辑电路及模拟传感器接口，而1.2V、1.5V和1.8V版本则多用于DSP核心、FPGA内核以及低电压DDR内存终端电源。这种多电压等级的选择，使工程师在同一个SOT223封装下即可完成多种电压轨的设计，简化了物料清单并降低了采购成本。

在电路设计时，为了发挥AMS1117的最优性能，建议在输入端和输出端均放置10μF左右的钽电容或陶瓷电容（靠近引脚），并配合0.1μF去耦电容抑制高频噪声。由于SOT223封装具有散热焊盘，在PCB布局时应将焊盘连接至足够面积的铜箔区域或地平面，以增强散热效果。在极端条件下，若输入电压较高且负载电流较大，需考虑加装小型散热片或增加通风设计，确保结温保持在125°C安全范围内。该芯片的封装引脚排列清晰，标准操作仅需连接输入、输出及地即可，部署便捷，非常适合手工焊接或大批量贴片生产。

综上所述，AMS1117稳压芯片（含1.2V、1.5V、1.8V、3.3V、5.0V及ADJ版本，SOT223封装）是平衡成本、效率与可靠性的一次经典选择。其广泛兼容的引脚定义与成熟的生产工艺，使其成为全球电子工程师熟知的“标准件”。无论是快速原型验证，还是中长期量产项目，选用该型号可显著降低电源设计风险，并缩短开发周期。对于正在寻找高性价比、低压差线性稳压方案的专业人士而言，AMS1117系列无疑是一份可靠且经过市场长期验证的答案。
