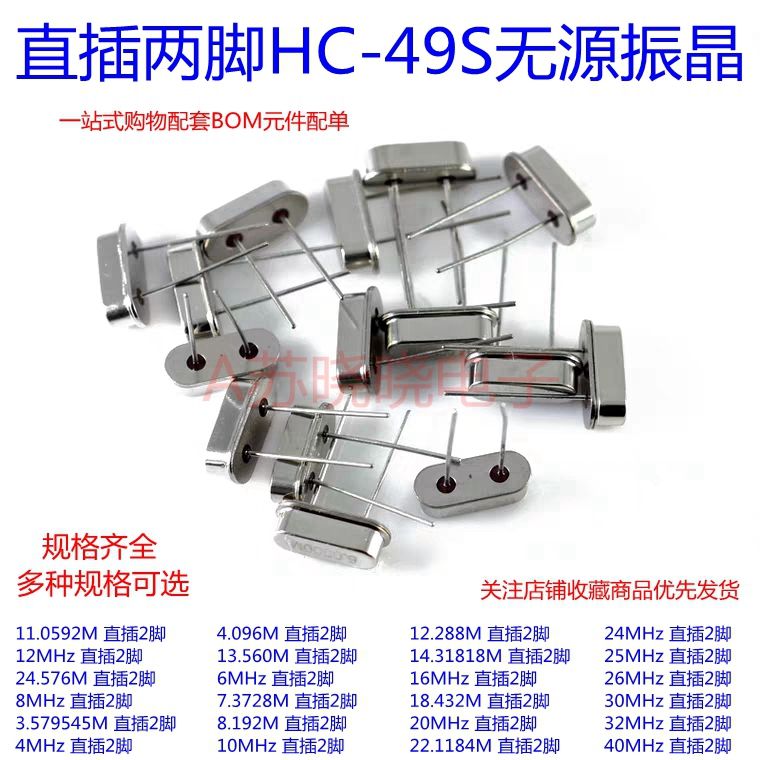

石英晶振直插两脚HC-49S无源钟振晶体11.0592M 12MHz 4 6 8 20等

石英晶振直插两脚HC49S无源钟振晶体，是电子电路中不可或缺的频率控制元件，广泛应用于各类需要精准时钟信号的设备中。该型号覆盖了从低频到高频的多种常用频点，包括11.0592MHz、12MHz、4MHz、6MHz、8MHz、20MHz等，能够满足单片机、通信模块、消费电子、工业控制等不同场景的振荡需求。HC49S封装属于经典的直插式两脚金属外壳设计，具有体积适中、焊接牢固、抗机械振动能力强等优点，适合手工插装或自动化波峰焊工艺，是替代贴片晶振的可靠选择，尤其在维修替换、教学实验和小批量生产中表现突出。

作为无源晶振，HC49S本身不具备振荡能力，需要配合外部电路中的反相放大器、负载电容和电阻构成皮尔斯振荡器。其核心优势在于频率稳定性高、相位噪声低，且功耗极小。在典型应用中，12MHz晶振常用于USB控制器、AVR单片机或STM32系列的外部时钟源；11.0592MHz则因能精确分频产生9600波特率，成为串口通信和MAX232电平转换电路的首选频率；4MHz至8MHz常用于8位微控制器的基础时钟。该系列晶振的负载电容通常为20pF或30pF，等效串联电阻小，起振迅速，工作温度范围可达-20℃至+70℃，部分工业级型号可扩展至-40℃至+85℃，适应恶劣环境。

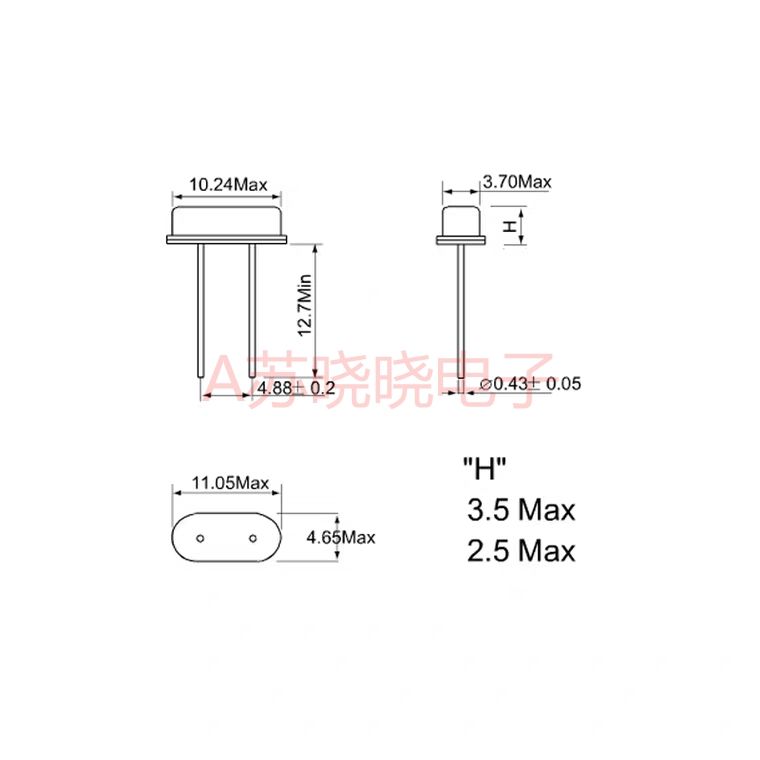

从外观与结构上看，HC49S采用电阻焊密封的金属壳，内部为石英谐振片，引脚为镀锡铜线，间距标准为4.88mm，高度约4.5mm，符合传统DIP-8的引脚间距习惯，可直接插在普通万用板或PCB焊盘上。与贴片晶振相比，直插形式更便于手工拆装与频率测试，且无引脚断裂隐患。在购买此类晶振时，需注意频率标记方式，通常壳体上会直接刻印频率数值，如“12.000M”“11.0592M”等，部分品牌会带有字母后缀表示精度等级（如±30ppm、±50ppm）。由于石英晶振属于无源器件，电路设计时需额外匹配负载电容值，否则可能导致频率偏差或起振困难。

在电子制作与维修领域，HC49S晶振因其通用性强和成本低廉，常用于时钟芯片DS1302、实时日历电路、数字合成信号发生器以及各种LED时钟DIY项目。同时，该批次标题中提到的“46820”可能代指某特定频率或客户编码，实际采购时可通过万用表或频率计验证。若用于通信设备，建议选择温度频差较小的产品，以减少温漂。总体而言，直插两脚HC49S晶振是传统与实用兼顾的频率元件，既保留了老式器件的可靠性，又具备足量供货的稳定性，适合作为常规库存物料。对于初次使用者，只需搭配两个10至33pF的瓷片电容，即可轻松构建振荡电路，实现精准时基。
