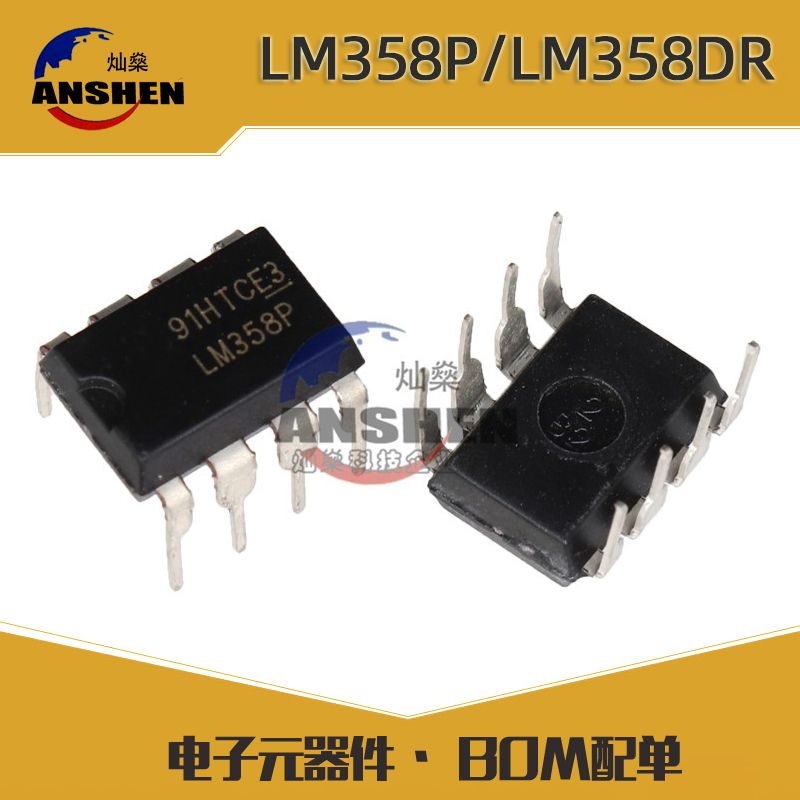

全新LM358 LM358DR LM358P DIP8 SOP8贴片运算放大器IC芯片

在电子元器件市场中，运算放大器作为模拟信号处理的核心部件，始终占据着不可替代的地位。今天为大家深度解析一款广泛应用于工业控制、音频放大、传感器信号调理及电源管理领域的经典双运算放大器——LM358系列，特别是其贴片封装的LM358DR与直插封装的LM358P（PDIP-8），两者均以“全新原装”品质供应，满足不同电路板设计与生产需求。

LM358内部包含两个独立的高增益、内部频率补偿的运算放大器，其设计初衷是既能在单电源供电下工作，也能在双电源供电下运行，这极大地拓宽了其适用场景。在单电源模式下，电源电压范围可从3V延伸至32V；而在双电源模式下，总电压差同样可达32V（即±1.5V至±16V）。如此宽泛的电压适应能力，使得LM358在5V单片机系统、12V车载电子、24V工业控制回路中都能稳定发挥，无需额外复杂的电平转换电路。

从性能参数上看，LM358的静态电流非常低，典型值约为500微安，这对于电池供电的便携式设备尤为重要，能有效延长续航时间。其输入偏置电流极低，典型值仅为45纳安，这使得它在高阻抗信号源（如光电二极管、压电传感器）的放大电路中表现出色，减少了信号源负载效应带来的误差。同时，LM358具备宽输入共模电压范围，包括地电位，这意味着在单电源应用中，输入信号可以直接参考到地，简化了设计并降低了对负电源轨的需求。输出级采用推挽结构，既能驱动较大容性负载，也能直接驱动LED、继电器等执行元件，增强了电路的直接驱动能力。

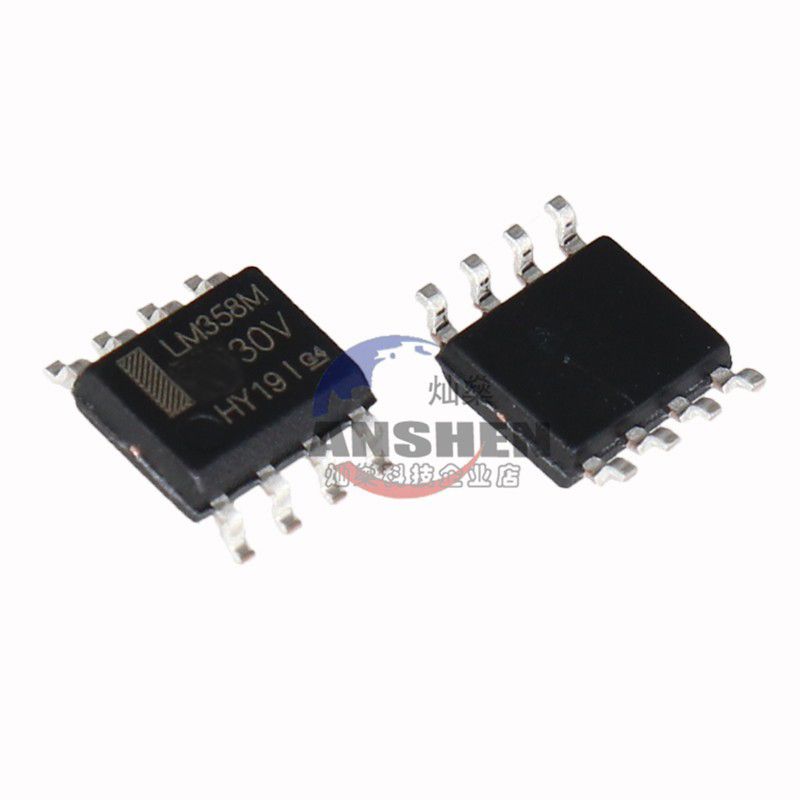

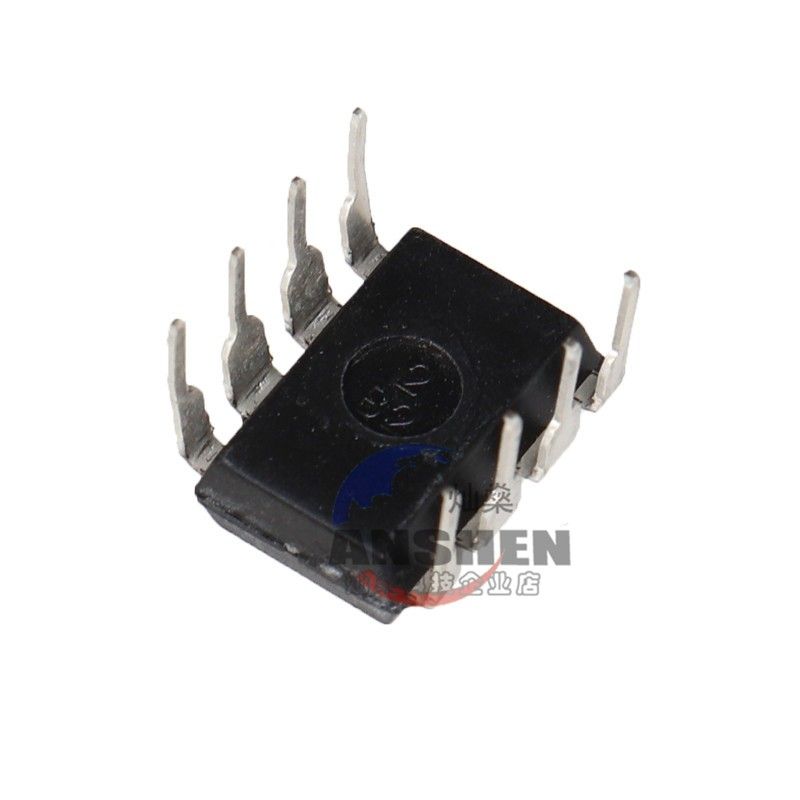

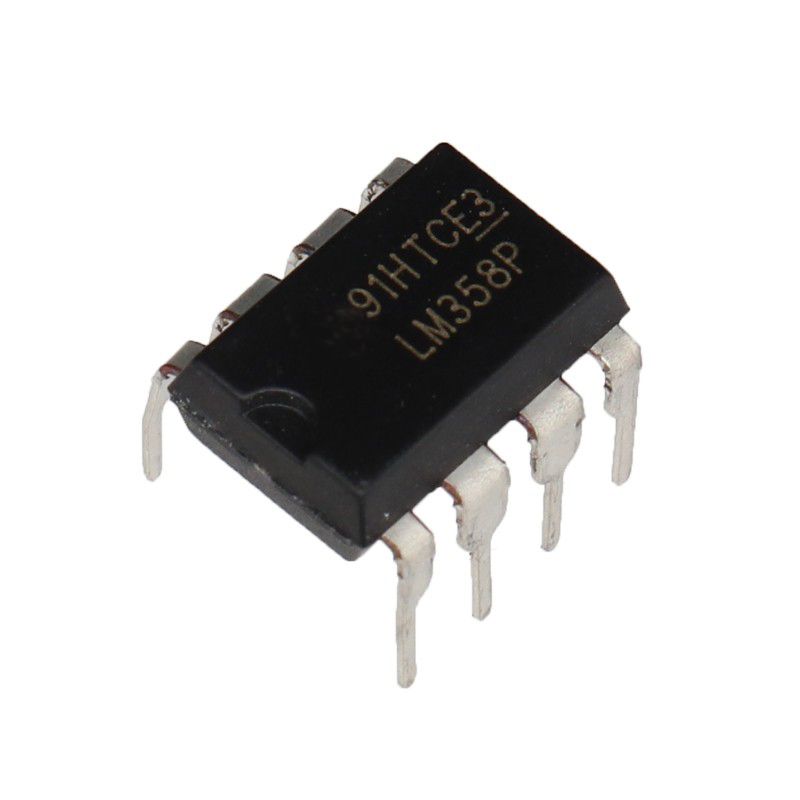

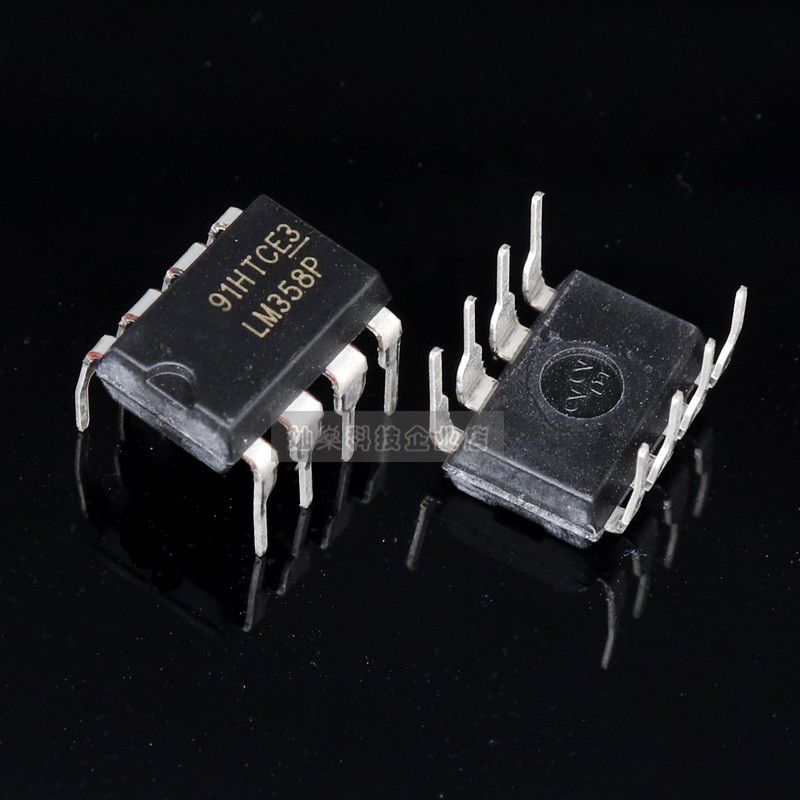

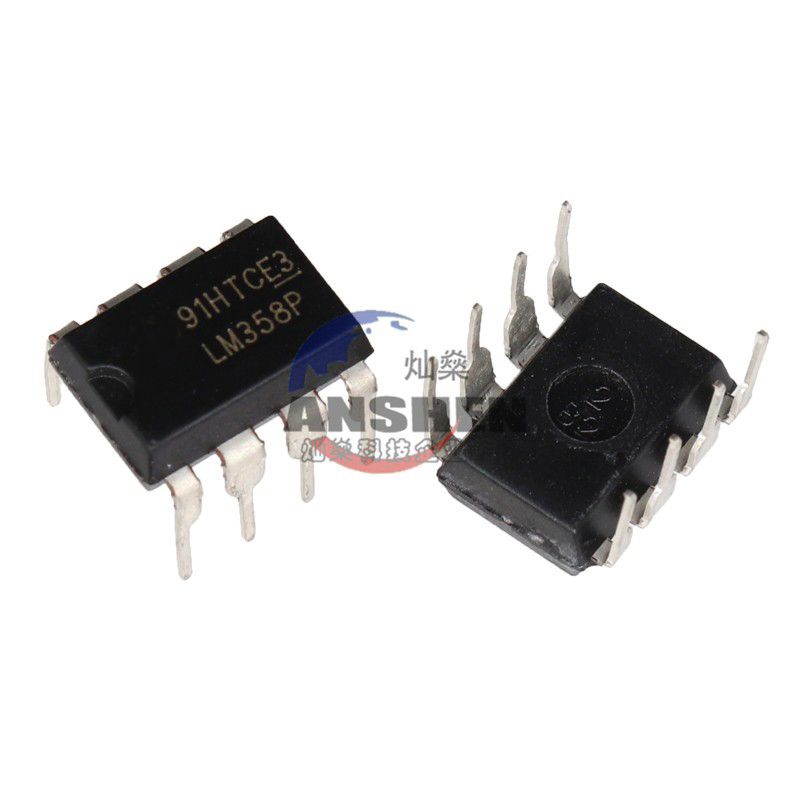

在封装选择上，本次提供的LM358DR为SOP-8贴片封装，其尺寸小巧、重量轻，非常适合高密度表面贴装（SMT）生产线，能够显著提升装配效率与产品一致性，是消费电子、通信模块及微型传感器模块的理想选择。而LM358P则采用PDIP-8直插封装，引脚间距大，便于手工焊接与调试，尤其适用于教学实验、原型验证及小批量维修替换。两种封装均采用无铅工艺，符合RoHS环保标准，且引脚镀层均匀，可焊性好，能保证长期使用的可靠性。

在实际电路应用中，LM358的典型接法包括同相放大、反相放大、电压跟随器、有源滤波器以及比较器。例如，在温度采集系统中，LM358可将热电偶或热敏电阻的微弱电压变化放大至ADC可识别的0-5V范围；在电机电流检测中，搭配采样电阻可构成高边电流检测电路，实现过流保护；在音频前置放大级，其低噪声特性（等效输入噪声电压典型值40nV/√Hz）也能保证信号的清晰度。由于其单位增益带宽典型为1.2MHz，虽然不适合高频射频应用，但足以覆盖音频、低频振动、温度、压力等绝大多数工业模拟量采集需求。

值得一提的是，LM358的引脚排列标准统一，与众多国际品牌同类产品兼容，可直接替换使用，降低了供应链风险。每一颗芯片在出厂前均经过严格的电气参数测试与高温老化筛选，确保一致性良好。无论是批量用于智能家居控制板，还是用于精密仪表，LM358凭借其成熟的工艺、稳定的性能及极高的性价比，始终是工程师信赖的“万能砖块”。选择这款全新LM358系列IC，意味着您获得了从设计到量产的全流程保障，让您的电子产品在信号处理环节更加可靠、精准。
