贴片49SMD无源晶振 8M 11.0592M 12M 6/20/24/25/26/27.12MHz遥控

晶振，即石英晶体谐振器，是现代电子设备中不可或缺的时钟信号源。在众多封装形式中，贴片49SMD无源晶振凭借其优异的频率稳定性、小巧的体积以及良好的焊接适应性，成为大批量电子产品设计的首选。本文围绕贴片49SMD无源晶振的常见频率型号，如8MHz、11.0592MHz、12MHz、6MHz、20MHz、24MHz、25MHz、26MHz、27MHz以及12.576MHz等，深入解析其技术特点、应用场景及选购要点，帮助工程师和电子爱好者更高效地完成选型与匹配。

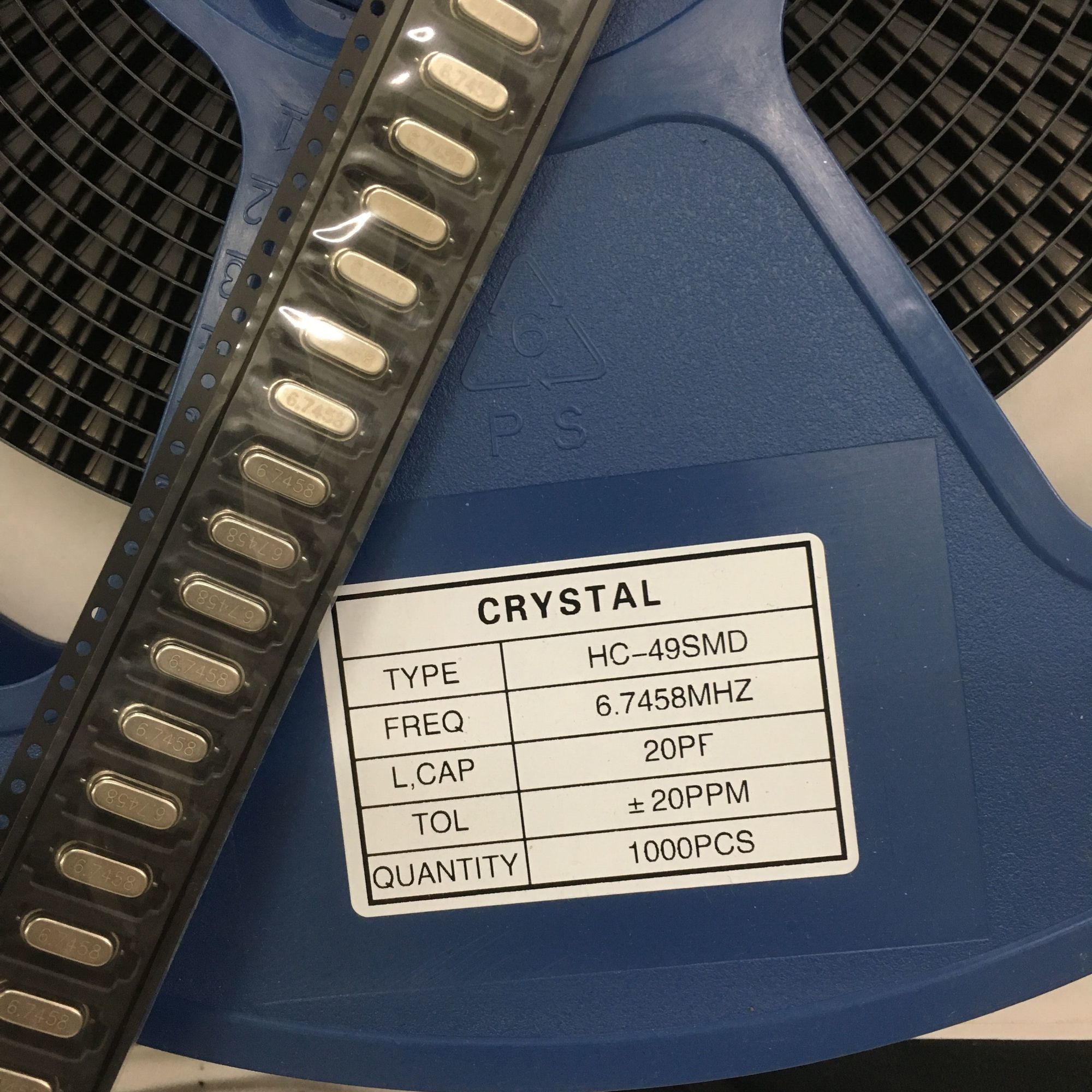

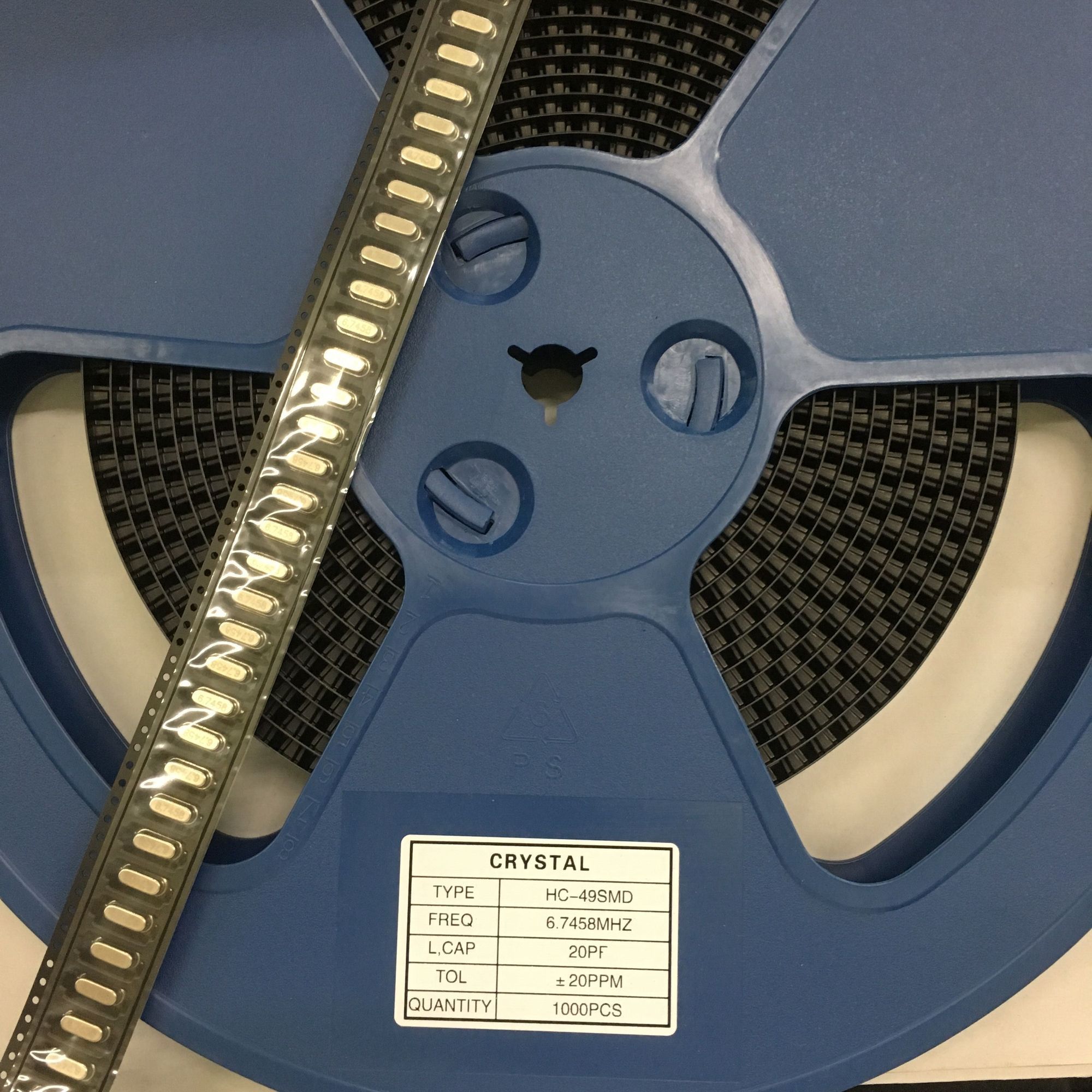

首先，贴片49SMD封装属于HC-49/US系列的小型化表面贴装晶体，其外形尺寸通常为4.0×2.5×4.0毫米左右，引脚间距与标准两脚晶振兼容，因此可以直接替代传统DIP直插晶振，无需大幅修改PCB布局。这种封装具备较强的机械强度，适合自动化贴片生产，能显著提高组装效率。在电性能方面，49SMD晶振属于无源晶体，自身不具备振荡电路，需要配合主控芯片内部的高增益放大器工作，因此其负载电容（CL）必须与外部匹配电容一致，常见负载电容值包括12pF、20pF或33pF，不同频率对应的最佳负载电容值会有差异，用户需参照数据手册来确定。

针对具体频率点，8MHz和12MHz晶振多用于MCU时钟基准，如STM32、AVR等微控制器，能够保证系统指令周期精确。而11.0592MHz则是一个极具代表性的通信频率，因为该频率经过整数分频后能准确产生9600、19200等标准波特率，非常适合UART串口通信、RS232转换以及红外遥控解码。6MHz和12MHz频率在无线遥控及玩具汽车中常见，它们兼顾了功耗与数据处理速度。对于24MHz和25MHz，常应用于USB控制器、以太网PHY、高频RF模块以及数字电视调谐器，其中25MHz更是WiFi模块和千兆以太网的有源参考。26MHz与27MHz主要用于无线鼠标、无线键盘以及蓝牙音频设备，其高基频特性有助于减少倍频谐波干扰。20MHz则在DSP信号处理器和高速图像采集中使用，保证采样时钟的抖动特性优良。

在选购贴片49SMD晶振时，除了频率精度（通常为±10ppm或±20ppm）和温度范围（民用级-20℃至+70℃，工业级-40℃至+85℃），还需要关注等效串联电阻（ESR）。ESR越低，晶振起振越容易，且振荡幅度更稳定。例如8MHz的ESR一般小于60欧姆，而27MHz的高频晶体ESR要求小于30欧姆，以免出现停振或起振缓慢的问题。此外，无源晶振的负载电容计算需考虑PCB走线寄生电容，典型做法是在IC的XTAL引脚与GND之间焊接两个等值电容，其容量约为2倍负载电容减去寄生电容，这样可使实际频率误差最小化。

从应用端来看，遥控器产品对晶振的稳定性要求尤为敏感。早期遥控器多采用457KHz或455KHz陶瓷谐振器，但现代多按键智能遥控器改用12MHz或24MHz晶振作为主控时钟，配合无线发射芯片实现跳频传输。对于游戏手柄或无人机遥控，则倾向于使用26MHz或27MHz晶振，因为这些频段在短距离无线通信中具有较低衰减。同时，49SMD封装的可焊性好，回流焊峰值温度可达260摄氏度，满足无铅工艺要求，且长期老化率低，能保证设备在长时间运行后仍保持稳定的时基。

最后，实际测试与调试是可靠设计的关键。上电后用示波器测量XTAL输出脚的波形，应当看到清晰的正弦波，振幅一般在0.5V至1.5V之间。若波形失真或振幅过小，可适当减小负载电容值。若频率偏高，可略微增大电容；反之则减小电容。另外，建议在晶振下方铺设完整的接地铜皮，避免高频噪声耦合至时钟线。对于低成本、大批量需求，建议直接从正规渠道采购贴片49SMD晶振，并索取每批次的频率测试报告，确保批次间一致性。综合以上分析，贴片49SMD无源晶振凭借多重优势，将继续在消费电子、智能家电与物联网模块中扮演核心角色，工程师在选择时只需明确频率、精度与负载条件，即可轻松构建稳定可靠的时钟电路。
