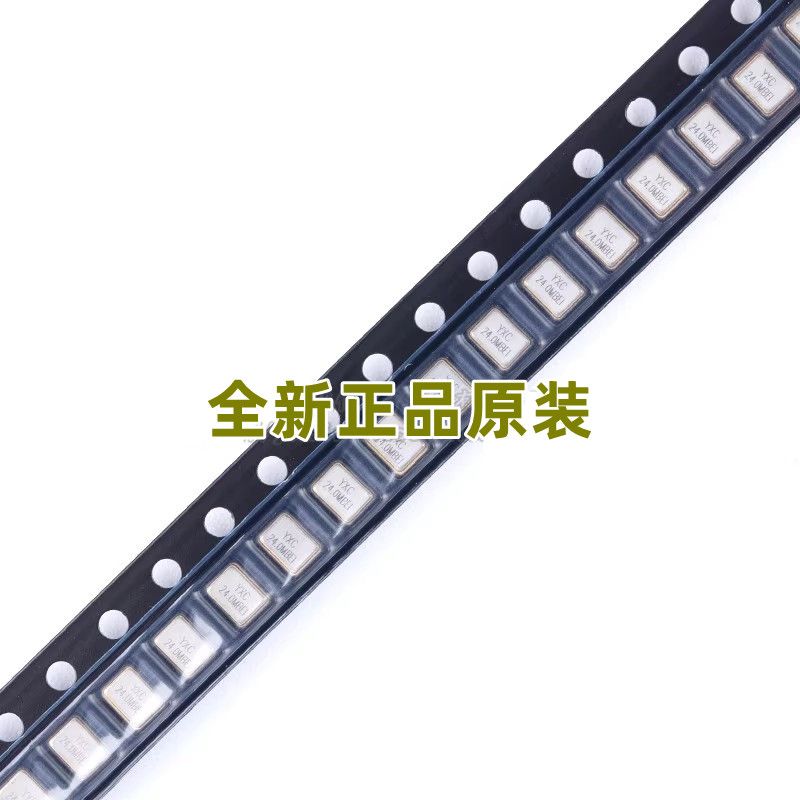

贴片无源晶振/YSX321SL 24MHz ±10ppm 10pF X322524MMB4SI/4P

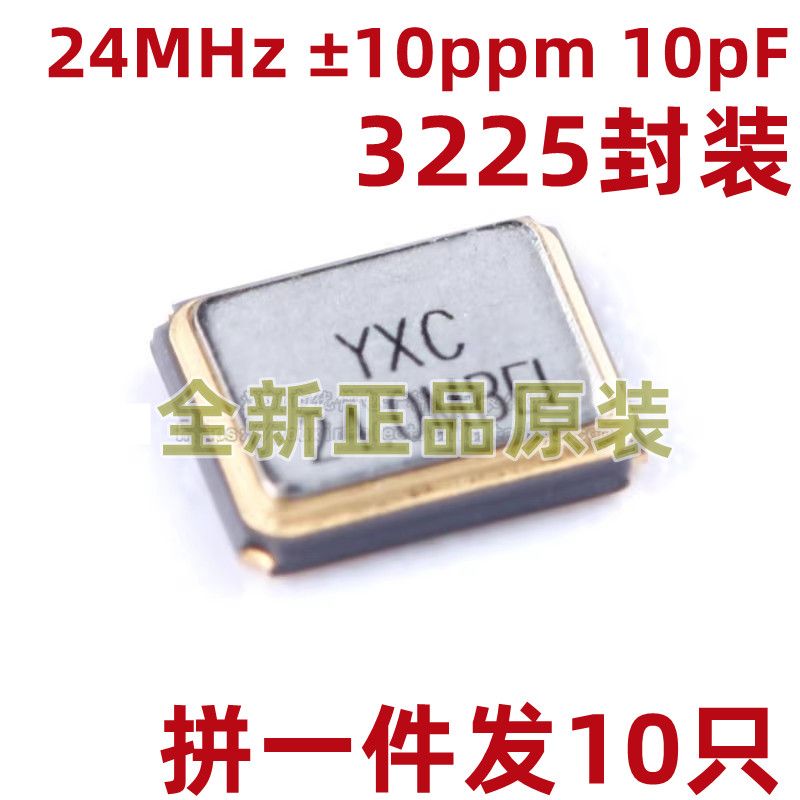

贴片无源晶振YSX321SL24MHz10ppm10pF，型号X322524MMB4SI4P，是当前电子制造领域广泛应用的高精度频率控制元件。该晶振采用标准3225封装尺寸，即3.2毫米乘2.5毫米的紧凑外形，厚度仅为0.8毫米左右，适合表面贴装技术，能够有效节省PCB板空间，满足现代电子产品微型化、高密度集成的发展需求。其标称频率为24兆赫兹，这一频率点在数字电路、通信接口、单片机时钟系统以及USB设备中十分常见，是保障系统时序稳定性的核心基础。

该晶振的频率稳定度达到正负10ppm，意味着在常规工作温度范围内，实际输出频率与标称值之间的偏差被严格控制在百万分之十以内。这一精度指标能够满足绝大多数消费级和工业级应用场景，例如无线模块、以太网控制器、高清视频处理芯片以及各类传感器信号采集系统。同时，10pF的负载电容参数表明，该晶振在设计上匹配了典型的CMOS振荡电路，用户无需额外外接复杂的匹配电容，直接接入对应引脚即可获得稳定的起振和振荡输出，简化了电路设计流程，降低了调试难度。

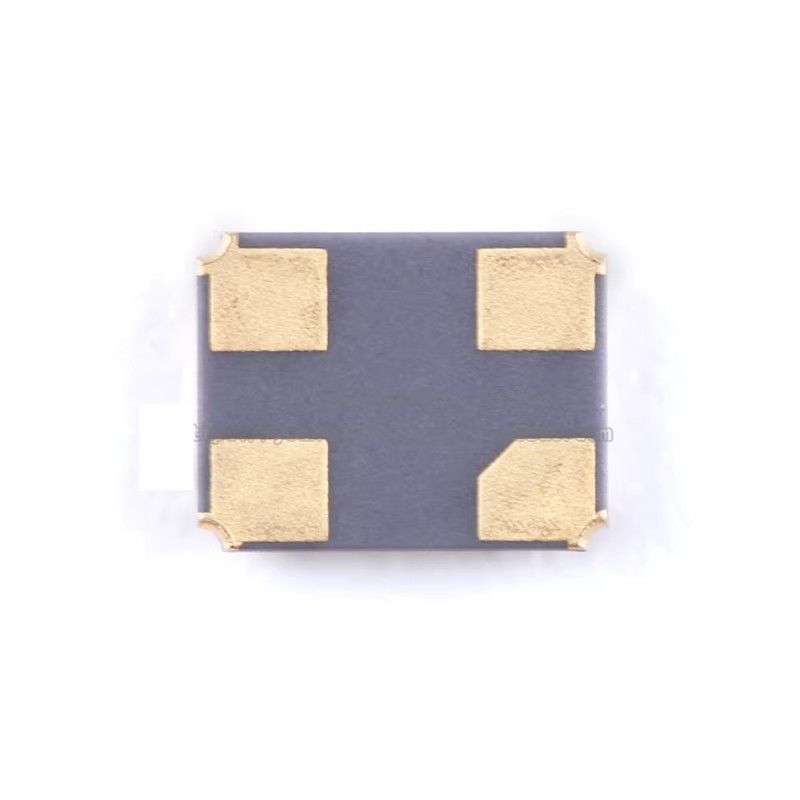

从物理结构看，YSX321SL系列采用石英晶体谐振器原理，内部为高纯度石英切片，经过精密研磨和电极镀膜处理，具有极高的品质因数。其无源特性意味着晶振本身不包含放大电路，需要依靠外部MCU或SoC内部的振荡器电路驱动工作，这使其功耗极低，适合电池供电的便携式设备。封装采用四引脚设计，其中两个为频率信号引脚，两个为接地引脚，焊接可靠，抗机械振动和热冲击能力较强，适用于自动化贴片产线。

在应用领域方面，这款24MHz晶振广泛用于WiFi蓝牙双模模块、GPS定位器、智能家居网关、工业控制板卡、电子玩具以及汽车电子辅助系统等。例如，在STM32、GD32等主流微控制器系统中，24MHz常作为PLL倍频的参考时钟源，通过内部锁相环可以产生高达数百兆赫兹的CPU主频，从而保证系统高效运行。同时，该晶振也适用于以太网PHY芯片的时钟参考，确保数据收发时序的精确同步。

对于设计工程师而言，选择X322524MMB4SI4P意味着可以在性能与成本之间取得良好平衡。其10ppm精度已经覆盖了大部分定时要求，而10pF负载电容则兼容主流负载规格，无需特殊库存管理。此外，该型号晶振的工作温度范围通常为负20摄氏度至正70摄氏度，满足室内和一般户外环境要求，个别批次可扩展至负40摄氏度至正85摄氏度，适合工业级应用。在供货方面，该型号属于标准表贴产品，市场上库存充足，交期短，适合批量采购与快速试产。

总之，贴片无源晶振YSX321SL24MHz10ppm10pF是一款成熟、可靠且高性价比的频率源解决方案。无论是消费电子、通信设备还是工业控制，它都能提供稳定的参考时钟，助力产品快速上市并长期稳定运行。对于正在寻找24MHz小尺寸晶振的工程师来说，这款型号值得列入选型评估清单。
