移动 电信三频合路器CDMA GSM DCS LTE WCDMA合路器 3进一出 LTE

在现代无线通信网络中，多网共存与频谱资源的高效利用是网络优化的核心挑战。针对移动、电信及联通运营商的2G、3G、4G多制式并行需求，一款高性能的三频合路器成为基站与室内分布系统中不可或缺的射频器件。本文介绍的移动电信三频合路器CDMA GSM DCS LTE WCDMA合路器，采用3进一出设计，专为多系统信号合路场景打造，能够有效解决多频段信号共缆传输时的互扰与损耗问题，显著提升网络覆盖质量与工程效率。

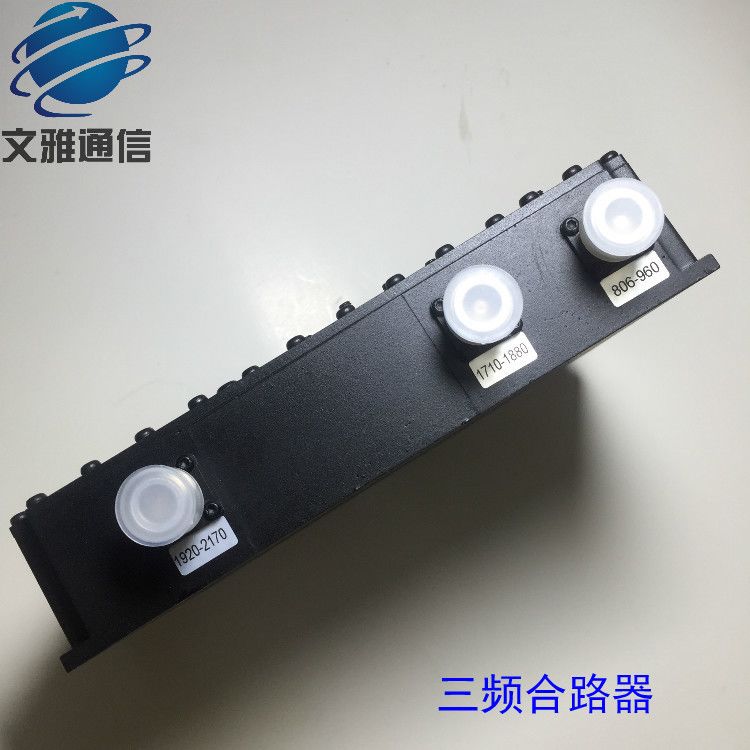

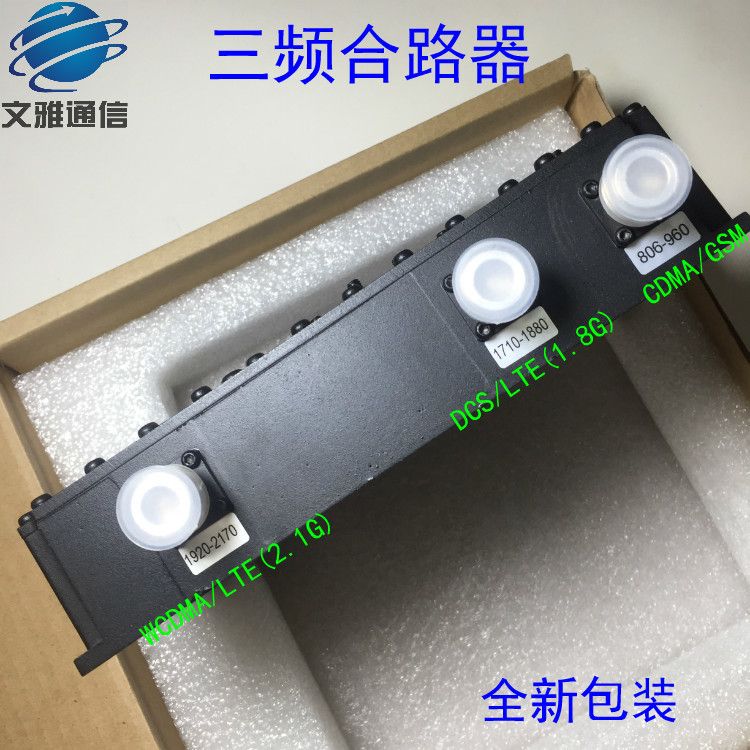

从产品结构来看，该合路器具备三个输入端口与一个输出端口，典型配置为一路CDMA（800MHz频段）、一路GSM（900MHz频段）以及一路DCS/PCS/WCDMA/LTE（1800/2100/2600MHz等常用高频段）信号输入，经过内部高精度腔体滤波与低插损合路网络后，由公共输出端口统一输出。这种三进一出的拓扑设计，特别适合在机房或弱电井中，将不同运营商或不同制式的基站信号整合至同一根天馈线或泄漏电缆中进行远端覆盖，从而大幅减少馈线数量，降低工程施工难度与材料成本。

该合路器的核心优势体现在其优异的射频性能上。采用空气介质或高品质腔体谐振结构，保证了各通带内的插入损耗极低，通常控制在0.5dB以内，从而避免信号功率的过度衰减，确保覆盖边缘场强达标。同时，带外抑制能力突出，各频段之间的隔离度指标优秀，可有效防止CDMA、GSM、DCS、LTE等信号之间的带外杂散干扰，保障多网并行时的信噪比与通话质量。产品通过严格的阻抗匹配设计，输入输出端口特性阻抗均为50欧姆，驻波比小于1.3，确保在宽频率范围内反射功率极小，保护基站功放模块免受损坏。

在应用场景方面，该合路器适用于城市密集区的室内分布系统、隧道与地铁覆盖、大型商场与写字楼信号增强，以及边远地区的宏基站多网合路建设。施工人员只需将现有移动或电信的射频馈线连接至对应输入端口，公共端口连接至原有分布系统主干，即可实现多网信号同步覆盖，无需重新布放大量馈线，尤其适合老旧楼宇的信号改造与扩容项目。同时，该产品支持全双工工作，可同时承载上行与下行信号，适用于FDD制式网络，且工作温度范围宽广，适应户外机柜及室内机房的不同环境要求。

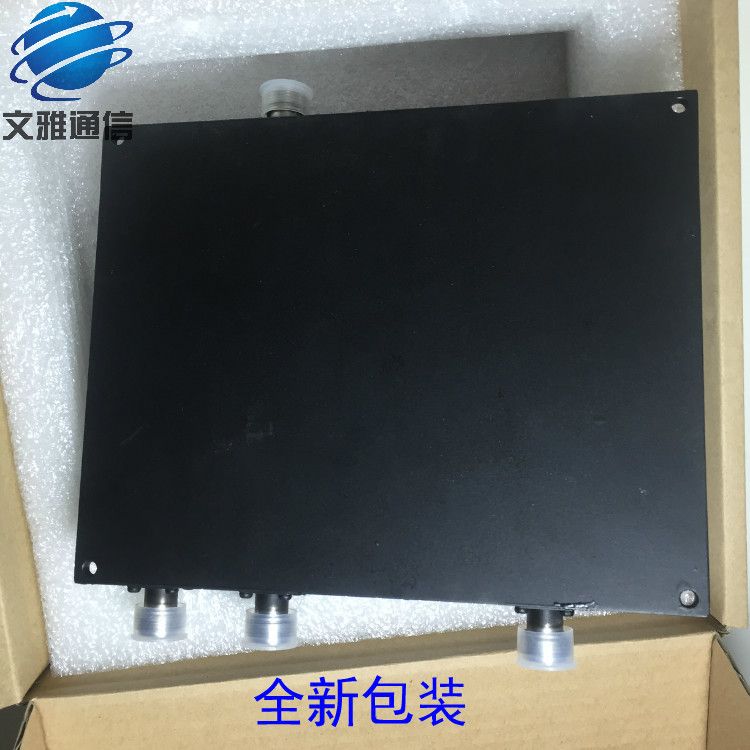

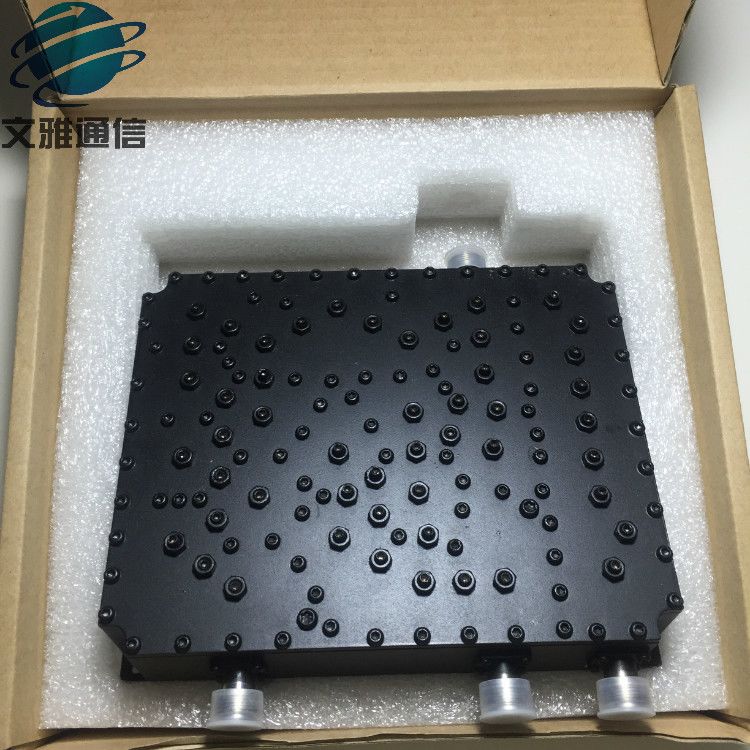

此外，该合路器外壳采用铝合金压铸工艺，表面经过导电氧化处理，具备良好的屏蔽效能与散热性能，整体结构坚固耐用，接口形式支持N型母头或DIN型接头，便于与不同厂家设备匹配。产品出厂前经过严格的三阶互调测试及老化测试，确保长期运行状态下的稳定可靠性。对于网络维护人员而言，使用该合路器还能简化系统故障排查流程，因为每个输入端口对应明确的网络制式，当某一路信号异常时，可直接针对该端口及相应信源设备进行检测，缩短故障定位时间。

在当前5G建设与4G网络深度优化的并行期，存量网络的频段碎片化问题日益凸显，本合路器通过将CDMA、GSM、DCS、LTE及WCDMA整合至单一馈线系统，既节省了宝贵的机房空间与天线资源，也为后续频段重耕保留了灵活调整的可能。无论是新建站点的标准化设计，还是老站点的升级改造，该三频合路器均能以高性价比的方式实现多运营商、多制式的共缆传输，是提升无线网络基础设施利用效率的专业选择。
