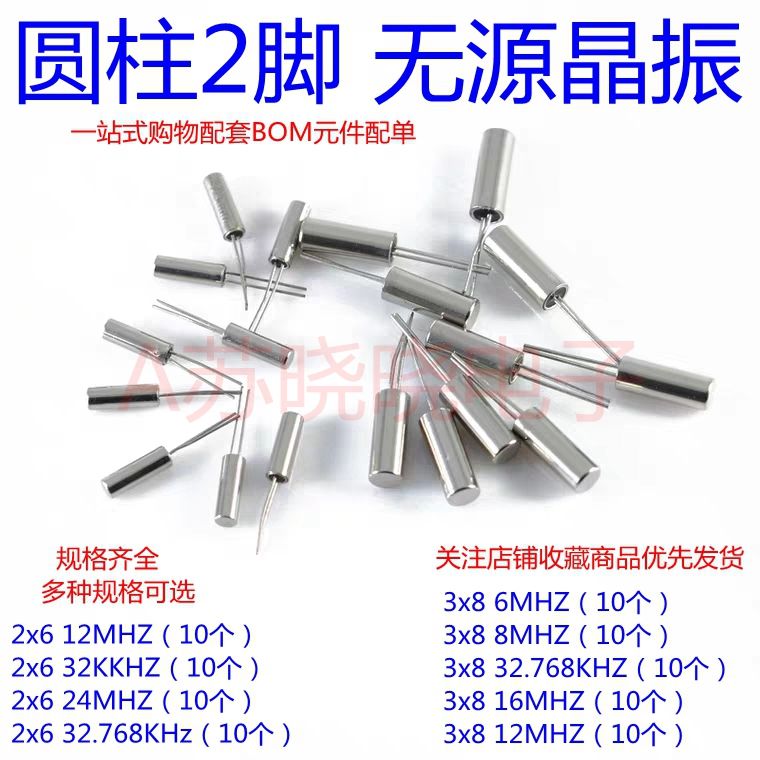

3x8圆柱无源晶振 2x6石英晶振 32.768K 石英晶体6MHZ 8 12 16

在电子元器件领域，晶振作为电路中的“心跳”，其稳定性与精度直接影响着设备的运行表现。今天我们要介绍的是一系列小型化、高性能的石英晶体谐振器，它们以3x8毫米和2x6毫米的圆柱形封装为主，覆盖从32.768KHz到16MHz的常用频率范围，广泛应用于钟表、计时、消费电子、通信模块及单片机系统中。这些无源晶振采用石英晶体作为核心材料，通过压电效应产生稳定的机械振动，从而输出精确的时钟信号。

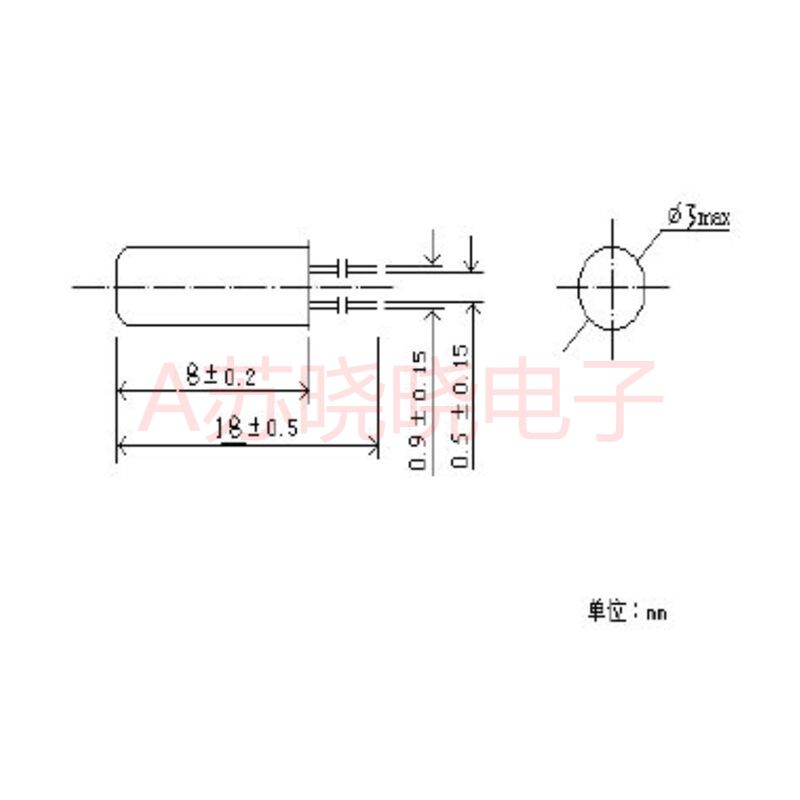

首先，3x8圆柱无源晶振是市场上极为常见的直插式封装，其圆柱形金属外壳坚固耐用，引脚间距标准，非常适合手工焊接或波峰焊工艺。这类晶振通常提供1MHz至数十MHz的频率选项，例如6MHz、8MHz、12MHz和16MHz等，负载电容常见为12pF、20pF或22pF，可根据电路设计灵活匹配。由于体积小巧且成本低廉，它们被大量用于家电控制板、遥控器、玩具以及基础工业控制板中，作为微控制器的时钟源，保证指令执行的同步性。

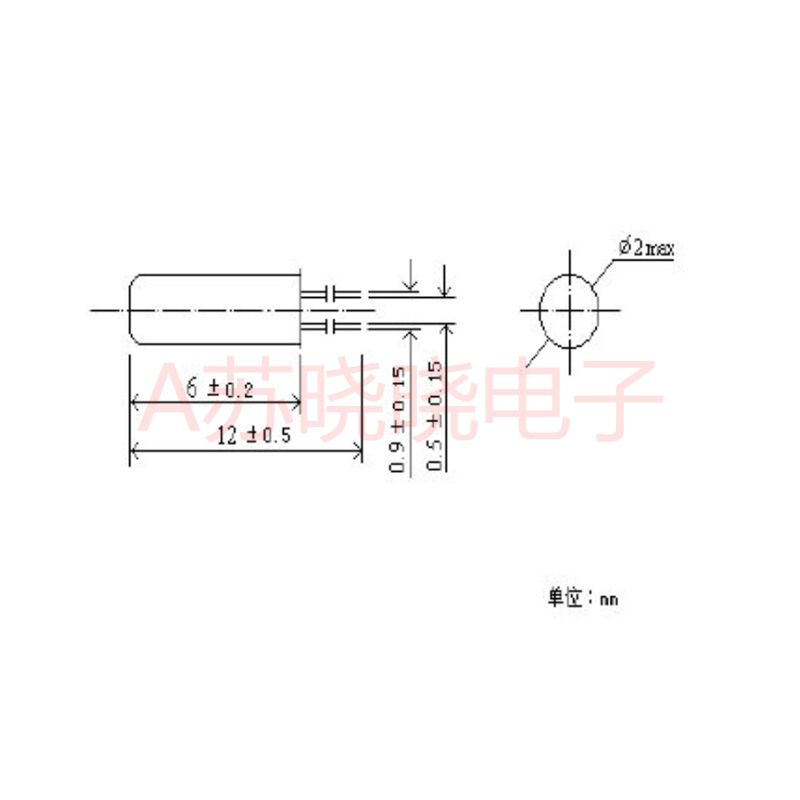

其次，2x6圆柱晶振则更侧重于超小体积应用，其直径仅2毫米，长度6毫米，适合空间受限的便携设备，如智能手环、电子标签或微型传感器模块。尽管尺寸更小，但其频率稳定性依然出色，尤其在低频段表现优异。特别是32.768KHz这一频率，几乎成为实时时钟（RTC）电路的黄金标准，用于低功耗设备中的时间计数与唤醒功能。该频率的晶振通常具有极低的等效串联电阻，配合微安级电流即可起振，非常适合电池供电的物联网终端。

在石英晶振产品线中，32768K（即32.768KHz）与6MHz、8MHz、12MHz、16MHz等高频晶体共同构成了完整的频率覆盖矩阵。32.768KHz晶振采用音叉型切割工艺，具备极低的温漂特性，在-20℃至+70℃范围内保持精准计时。而6至16MHz的高频晶振则多采用AT切型，具有较高的Q值和良好的频率温度系数，适用于MCU主时钟、USB控制器、以太网芯片等对时序要求严格的场合。例如，12MHz常用于USB全速设备，16MHz常用于STM32等主流MCU。

这些无源晶振在使用时需配合外部振荡电路（通常为CMOS反相器）才能起振，因此被归类为无源器件。它们不需要额外供电，输出信号为模拟正弦波，功耗极低，并且没有方向性，便于批量贴装。对于设计工程师而言，选择合适频率和负载电容的晶振，可以避免起振困难或频率偏移的问题。以6MHz晶振为例，建议匹配10-15pF负载电容，并尽量缩短PCB走线长度，以减少寄生电容干扰。

从供应链角度看，这类圆柱晶振采用标准卷轴或编带包装，兼容自动贴片机，生产效率高。同时，由于石英晶体材料来源广泛，制造工艺成熟，其生产成本相对低廉，适合大规模采购。无论是电子维修市场还是新品研发，3x8与2x6封装都能提供丰富的频率选择，且交期稳定。在智能家居、安防报警器、电子钟表、车载电子等众多领域，它们都是不可或缺的基础时钟元件。

综上所述，3x8圆柱无源晶振与2x6石英晶振，凭借其多样化的频率范围（32.768KHz、6MHz、8MHz、12MHz、16MHz等）、出色的长期稳定性和极小的占板面积，成为现代电子设计中性价比极高的选择。无论是追求低功耗的便携设备，还是要求高精度的工业控制，这一系列晶振都能提供可靠的时序保障。对于采购人员与硬件工程师而言，明确应用场景的频率需求与负载参数，即可快速匹配到合适的型号，确保项目顺利推进。
